贴片场效应管怎么测试好坏
Mos管封装分为插件mos管和贴片mos管 MOS管,即在集成电路中绝缘性场效应管。MOS英文全称为金属-氧化物-半导体,描述了集成电路中的结构,即:在一定结构的半导体器件上,加上二氧化硅和金属,形成栅极。MOS管的source和drain是可以对调的,都是在P型backgate中形成的N型区。贴片MOS管是一种小型的、低功耗的、可以在印刷电路板上安装的MOSFET(金属氧化物半导体场效应晶体管)。它们通常用于控制电源、控制电流、控制电压和控制信号。
贴片MOS管的引脚可以通过查看其封装形状来判断。一般来说,贴片MOS管的引脚分别为源极(S)、漏极(D)和控制极(G)。源极和漏极的位置可以通过查看封装形状来确定,而控制极的位置则可以通过查看封装形状中的控制符号来确定。
贴片MOS管具有低功耗、低噪声、低漏电流、高稳定性和高可靠性等优点,因此在电子设备中得到了广泛应用。它们可以用于控制电源、控制电流、控制电压和控制信号,以及用于放大和滤波等电路中。
贴片mos管怎么测试好坏
1. 检查贴片MOS管的外观,检查是否有损坏或污染。
2. 测量贴片MOS管的静态特性,包括漏极电流、正向压降和反向压降等。
3. 测量贴片MOS管的动态特性,包括延迟时间、上升时间和下降时间等。
4. 测量贴片MOS管的热特性,包括热阻和热电压等。
5. 测量贴片MOS管的电磁兼容性,包括抗扰度和抗干扰度等。
还可以通过模拟电路来测试贴片MOS管的性能。另外,还可以通过使用专用测试仪器来测试贴片MOS管的性能。
贴片mos管的常见封装有哪些
1、SOT封装

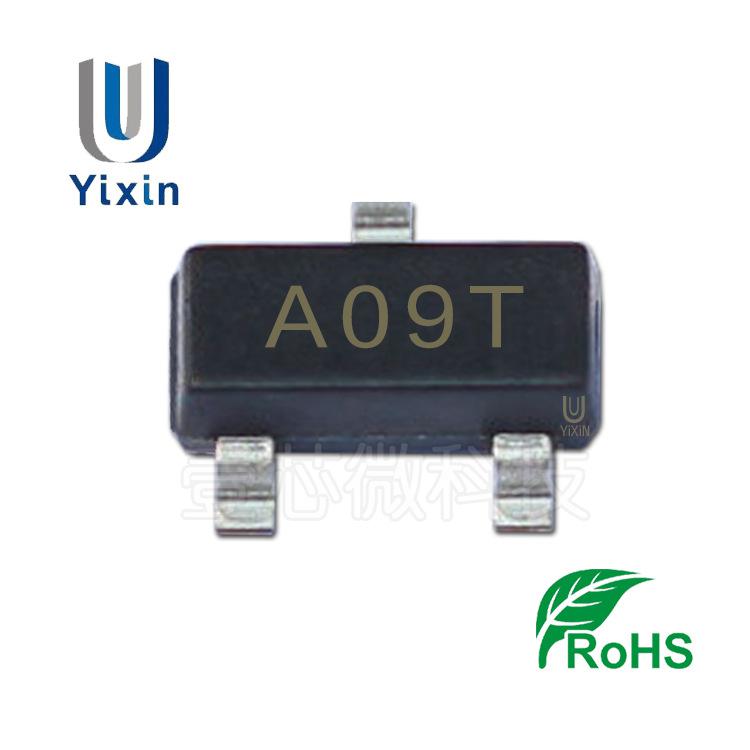

SOT(Small Out-Line Transistor)小外形晶体管封装。这种封装就是贴片型小功率晶体管封装,比TO封装体积小,一般用于小功率MOSFET。
SOT小外形晶体管封装的特点,这种封装就是贴片型小功率晶体管封装,比TO封装体积小,一般用于小功率MOS管比较常见。
2、TO-252封装
TO(Transistor Out-line)的中文意思是“晶体管外形”。这是早期的封装规格,例如TO-92,,TO-220,TO-252等等都是插入式封装设计。近年来表面贴装市场需求量增大,TO封装也进展到表面贴装式封装。

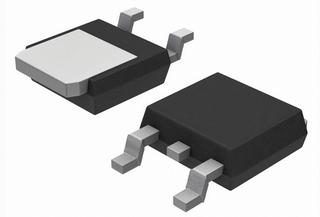

TO252和TO263就是表面贴装封装。其中TO-252又称之为D-PAK,TO-263又称之为D2PAK。
D-PAK封装的MOSFET有3个电极,栅极(G)、漏极(D)、源极(S)。其中漏极(D)的引脚被剪断不用,而是使用背面的散热板作漏极(D),直接焊接在PCB上,一方面用于输出大电流,一方面通过PCB散热。所以PCB的D-PAK焊盘有三处,漏极(D)焊盘较大。
3、SOP封装
SOP(Small Out-Line Package)的中文意思是“小外形封装”。SOP是表面贴装型封装之一,引脚从封装两侧引出呈海鸥翼状(L 字形)。材料有塑料和陶瓷两种。
