「TIP122」晶体三极管工作原理解析 - 壹芯微

型号：TIP122(8000mA,100V)

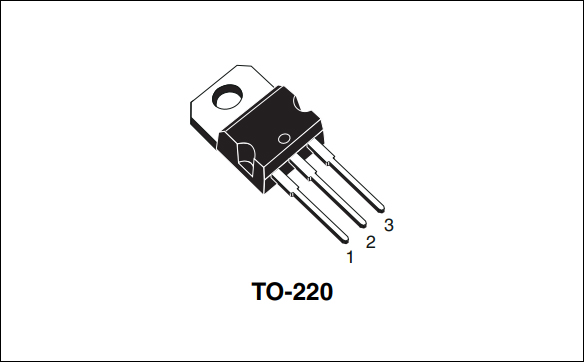

封装：TO-220/TO-252

品牌：壹芯微|类型：晶体管TRANSISTORS

多种封装 尺寸不同 参数一致 免费样品 欢迎咨询

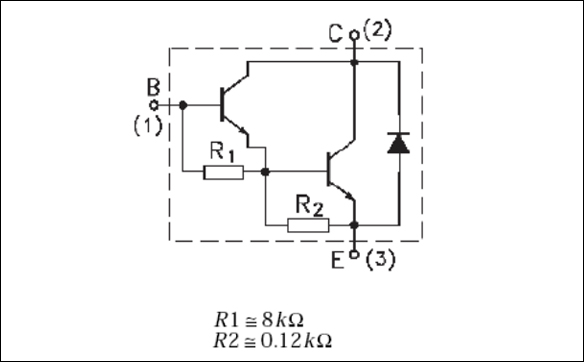

三级晶体管工作原理：

它是由2块N型半导体中间夹着一块P型半导体所组成，发射区与基区之间形成的PN结称为发射结,而集电区与基区形成的PN结称为集电结,三条引线分别称为发射极e、基极b 和集电极c。当b点电位高于e点电位零点几伏时，发射结处于正偏状态，而C点电位高于b点电位几伏时，集电结处于反偏状态，集电极电源Ec要高于基极电源Eb。

三极晶体管的电流放大作用实际上是利用基极电流的微小变化去控制集电极电流的巨大变化。

三极晶体管工作的必要条件是：

①在B极和E极之间施加正向电压(此电压的大小不能超过1V)；

②在C极和E极之间施加反向电压（此电压应比eb间电压较高）；

③若要取得输出必须施加负载。

当三极晶体管满足必要的工作条件后，其工作原理如下：

基极有电流流动时。由于B极和E极之间有正向电压，所以电子从发射极向基极移动，又因为C极和E极间施加了反向电压，因此，从发射极向基极移动的电子，在高电压的作用下，通过基极进入集电极。于是，在基极所加的正电压的作用下，发射极的大量电子被输送到集电极，产生很大的集电极电流。基极无电流流动时。在B极和E极之间不能施加电压的状态时，由于C极和E极间施加了反向电压，所以集电极的电子受电源正电压吸引而在C极和E极之间产生空间电荷区，阻碍了从发射极向集电极的电子流动，因而就没有集电极电流产生。
