「TIP127」 晶体管内部的工作原理解析 - 壹芯微

返回列表来源:壹芯微 发布日期 2021-07-30 浏览:-

TIP127」 晶体管内部的工作原理解析

型号:TIP127(8000mA,100V)

封装:TO-220/TO-252

品牌:壹芯微|类型:晶体管TRANSISTORS

多种封装 尺寸不同 参数一致 免费样品 欢迎咨询

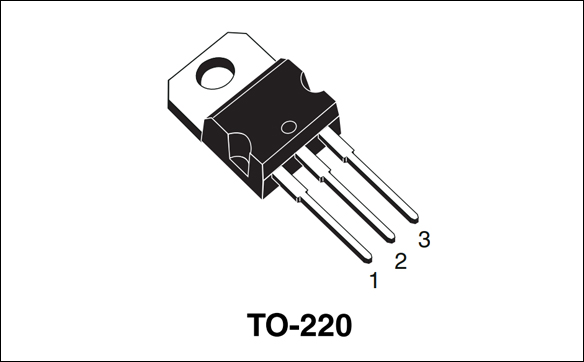

TIP127,TO-220封装,

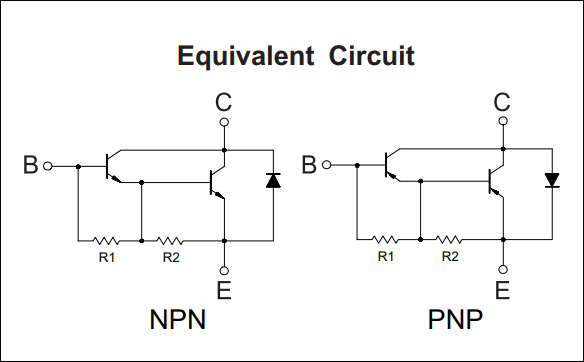

TIP127,TO-220电路符号


晶体管内部的工作原理很简单,对基极PS2707-1与发射极之间流过的电流进行不断地监视,并控制集电极发射极间电流源使基极一发射极间电流的数十至数百倍(依晶体管的种类而异)的电流流在集电极与发射极之间。就是说,晶体管是用基极电流来控制集电极一发射极电流的器件。


从外部来看,因为在基极输入的电流被变大而出现在集电极、发射极端上,所以可看成将输入信号进行了放大。


在实际的晶体管虽然有数千个品种,然而只是在最大规格、电特性和外形等方面有所不同。


晶体管是将基极与发射极间流动的电流检测出来,进而控制集电极一发射极间电流的器件,所以只要使电流在基极与发射极之间流动,它就工作。也就是说,设计一种外部电路使基极一发射极间电流流动就可以了。



TIP127」采购优质国产二/三极管Mosfet选壹芯微(专注领域 专业品质),国内知名功率半导体生产商,专业进口生产设备,芯片与技术源自台湾,完美替代进口品牌,页面右侧联系销售一线或工程师为您提供参数,选型,样品申请,规格书与技术支持,欢迎咨询
