TDA2822的五种应用电路图介绍|壹芯微

TDA2822是SGS公司生产的低电压小功率功放集成功放电路，由于价格极为低廉(几毛一块)，线路简单，因此在低档收录机以及小音箱中广泛应用。TDA2822采用双声道设计，其最大供电电压为15V，最大电流1。5A，最小输入电阻100KΩ，当输入电压为9V，输出为4Ω时，频率为1KHZ时，输出功率为1。7W/声道。本文介绍了TDA2822的五种典型应用电路

1.音频耳机

本电路由音频感应线圈L、功放和耳塞三部分组成。功放集成块选用TDA2822，该集成电路灵敏度高、功耗低，电压范围宽(1.8～15V)，外围元件少、无噪声(实际运用时，任选一声道即可)。

L可用原耳机上的音频感应线圈，也可自制。自制时可选用φ0.07mm的漆包线在ICm长的磁芯上绕1500匝左右，直流电阻约120欧，线圈匝数少了会降低灵敏度。耳塞采用外接随身听耳塞(本机采用两声道并联)。图中RP为音量电位器，C1为旁路电容，C2为输出耦合电容，电源开关选用微型开关，印制电路自制时可用刀刻。制作好的印制电路如图1所示。印制板可与5号(或7号电池夹做得一样大，便于将电池夹固定在铜箔面。音频感应线圈也可贴在印制板的元件面，这样，整机就可以不要外壳。

本电路不需调试，一装即成。整机电流小于SmA，电源电压降至1.8V仍可正常工作。

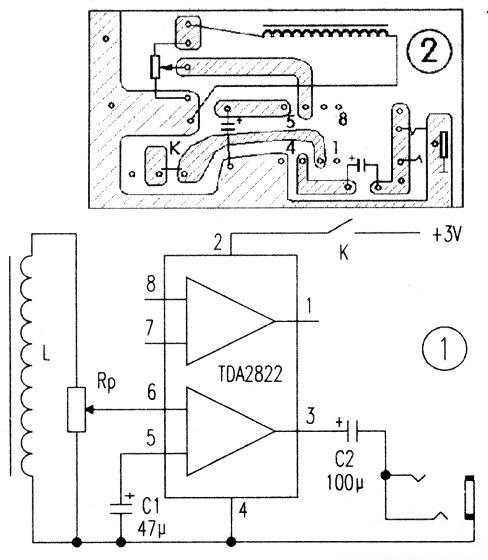

图1音频感应线圈和印制电路

2.高保真数字广播小功放

图2是集成电路TDA2822的供电直接取自机顶盒后面板上的USB插座上，其中USB插头需要自己动手接线，注意不要接反电源电压的极性。在信号输入端IN用一根音频线连到机顶盒音频输出口上，喇叭用8Ω1W左右的小纸盆喇叭，最后用一个废弃的小音箱把电路和喇叭装好，就成了一个不用外接电源的机预盒数字广播音箱调节可变电位器W就可以调节音量的大小了。本集成电路TDA2822采用BTL连接方式，其静态电流为6mA~9mA，输出功率可达1W左右。

集成电路TDA2822的高保真数字广播小功放电路图

图2集成电路TDA2822的高保真数字广播小功放电路图

3.耳聋助听器

这个耳聋助听器由TDA2822双功放集成电路加上少量外围元件组成，它与市场上的普及机相比具有输出功率大、电压范围宽等特点，工作电压为1.8—15V，适合中、轻度耳聋患者使用。

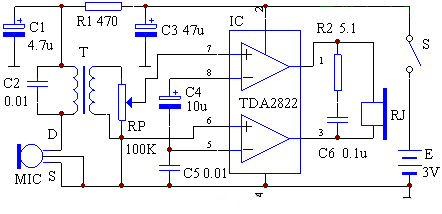

图3助听器电原理图

3.1工作原理

该助听器电原理图见图3。其工作原理较简单：驻极体话筒连接成高增益的漏极输出电路，并将外界声波转换成电信号。TDA2822组成BTL功放电路，对话筒输出的音频信号进行放大，并以足够的功率推动耳机发声。为了减小耦合引起的损耗，采用变压器耦合，初级加接C2，可以滤除一部分感应噪音，次级与RP连接，以控制音量大小。另R1、C1组成去耦电路，以防止信号通过电源引起反馈;R2、C6为BTL电路的频率补偿。

3.2元器件选择与制作

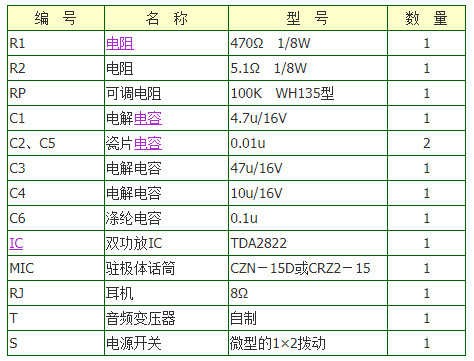

元器件清单见下表

音频变压器T用袖珍收音机输入放大器代用，如自绕，采用E14铁芯，初次级均用Φ=0.06mm漆包线各绕2000匝。音量电位器RP采用WH135可变电阻直接焊在印板上。耳机孔为2.5mm卧式二芯插座。

这个电路只要装配正确，无须调试即能正常工作。电源采用两节5号电池，静态工作电流为6mA。

4.小型床头听音系统

小型床头听音系统的电路如图4所示。本音响系统采用两只TDA2822M集成电路，具有体积小、组装简单、放音效果好等优点，尤其是加强了低音效果，非常适合住集体宿舍的“发烧友”一族制作。IC1、IC2均为立体声功放集成电路TDA2822M，其中IC1组成双声道功率放大电路，音源信号经电阻R1、R3及双联电位器RP1-1、RPl-2送入ICl进行功率放大，放大后的音频信号推动扬声器BL1、BL2工作。IC2以BTL电路形式构成低音效果功放，使用时由开。

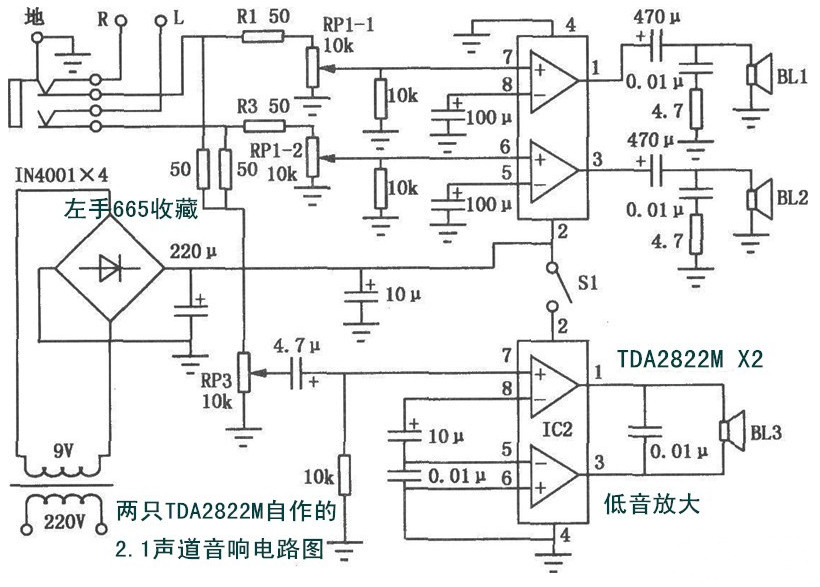

图4小型床头听音系统的电路图

5.喊话器、有源音箱两用机

喊话器、有源音箱两用机电原理图如图5所示，本电路即可作小型扩音喊话使用，也可适用于袖珍立体收放机、收音机，作为音频功率放大器用扬声器放音。整个电路采用3节5号电池(4.5)供电，其静态电流为6mA~9mA，输出功率可达1W左右。本电路将TDA2822集成内部的两个功放级接成桥式电路，称BTL电路。BTL电路的优点是：制作容易，携带使用方便，可减少失真，改善音质，增加输出功率，并使电路大为简化。

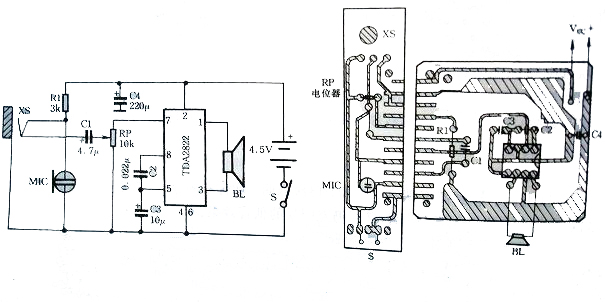

图5喊话器、有源音箱两用机电原理图

电路原理

本机工作原理如下：合上开关S，当对面话筒MIC讲话时，音频话音就经C1、RP从集成电路TDA2822的⑦脚输入，经过内部BTL功放电路。放大后，由扬声器BL发生时，发音清晰明亮，并可由电位器RP调节音量的大小。
