TDA2030的典型应用电路介绍|壹芯微

TDA2030A是高保真集成功放之一，许多功放电路都采用这种集成方式。TDA2030也是许多电脑有源音箱所采用的HI-FI功放集成块。它接法简单，价格实惠。额定功率为14W。电源电压为±6～±18V。输出电流大，谐波失真和交越失真小(±14V/4欧姆，THD=0.5%)。具有优良的短路和过热保护电路。下面介绍其的接法及应用电路：

1.接法

其接法分单电源和双电源两种：

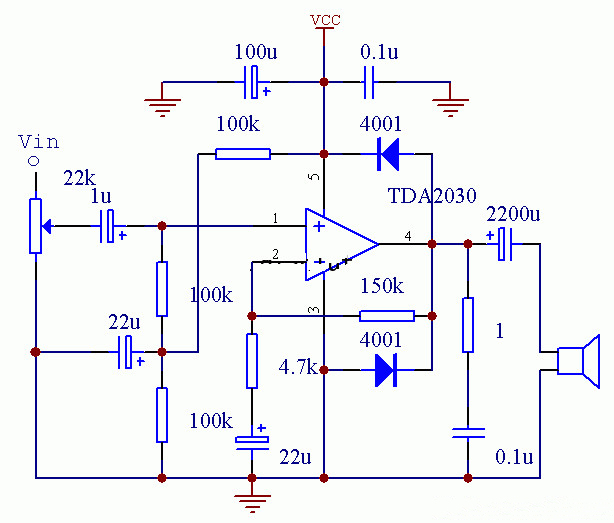

1.1单电源接法

图1TDA2030单电源接法图

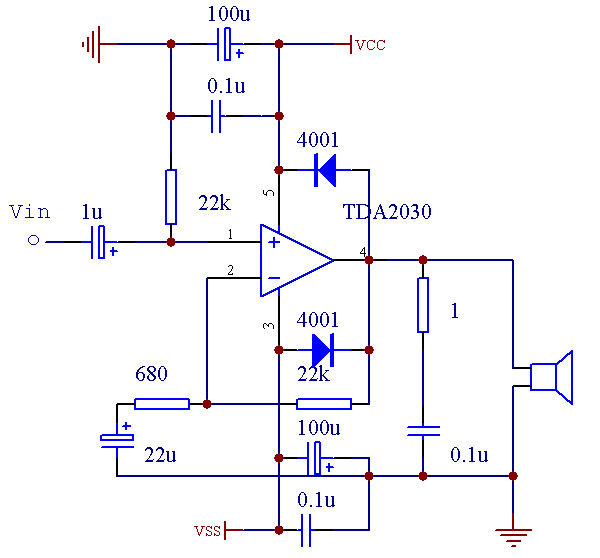

1.2双电源接法

图2TDA2030双电源接法图

2.应用电路

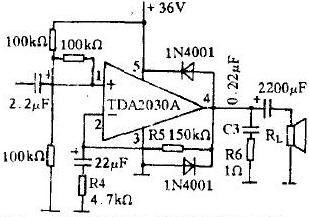

2.1OTL形式的功放

OTL功放的形式:采用单电源，有输出耦合电容。如图3所示电路中的R5(150kΩ)与R4(4.7kΩ)电阻决定放大器闭环增益，R4电阻越小增益越大，但增益太大也容易导致信号失真。两个二极管接在电源与输出端之间，是防止扬声器感性负载反冲而影响音质。C3(0.22uF)电容与R6(1Ω)的电阻是对感性负载(喇叭)进行相位补偿来消除自激，该电路采用36V单电源，输出功率约20W。

图3用TDA2030A做成的OTL功放

2.2OCL形式功放

OCL功放的形式是采用双电源，无输出耦合电容，如图4所示，由于无输出耦合电容低频响应得到改善，属于高保真电路。双电源采用初级线圈中间点接地、上下电压对称相等的变压器，经过整流滤波后构成±18V的双电源，输出功率为20W。

图4用TDA2030A做成的OCL功放

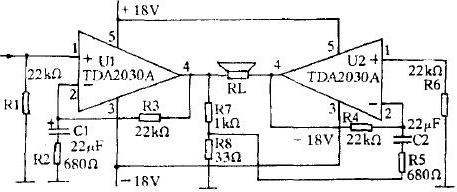

2.3BTL形式功放

BTL的主要特点是：由两个相同的功放组成，输入信号互为反相。实际采用放大器的同相输入与反相输入，以保证输入信号互为反相，同时还应使两输入信号的幅度相同，这样便可以满足BTL电路形式的基本要求。电路图如图5所示，其中R7(1kΩ)与R8(33Ω)电阻对信号分压后衰减的倍数与U1的放大倍数正好相同，衰减后的信号通过R5加在U2的反相输入端。事实上是由两个运放完成了一路信号放大，实际测得输出电平高出用一个集成电路的1.5倍。即原输出功率为20W的运放，现输出功率约为50W。但由于BTL电路特点，选择集成电路时尽可能用参数一致的两个运算放大电路，调整输入信号幅度，可通过输入正弦波用示波器观察两输入信号的幅度，这时调整R7使两输入信号的幅度相同，以保证在提高功率的同时尽可能减小非线性对称性失真。

图5用TDA2030A做成的BTL形式功放

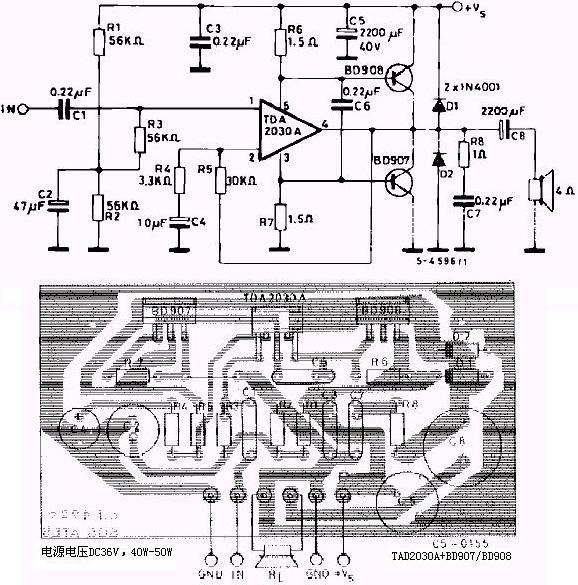

2.440w功放电路

图6是TDA2030功放集成块和BD907/908制作的40w功放电路：

图6TDA2030功放集成块和BD907/908制作的40w功放电路

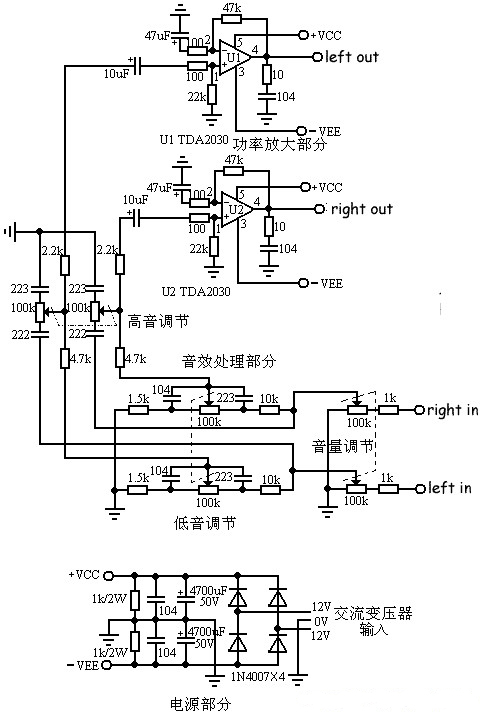

2.5高保真有源音箱电路

用TDA2030设计的一款高保真有源音箱电路，电路图如图7所示。采用双电源供电，加入了高低音和音量调节。在设计PCB的时候，地线要尽量不从元件管脚走过，这样可以减少直流噪音。

图7高保真有源音箱电路图

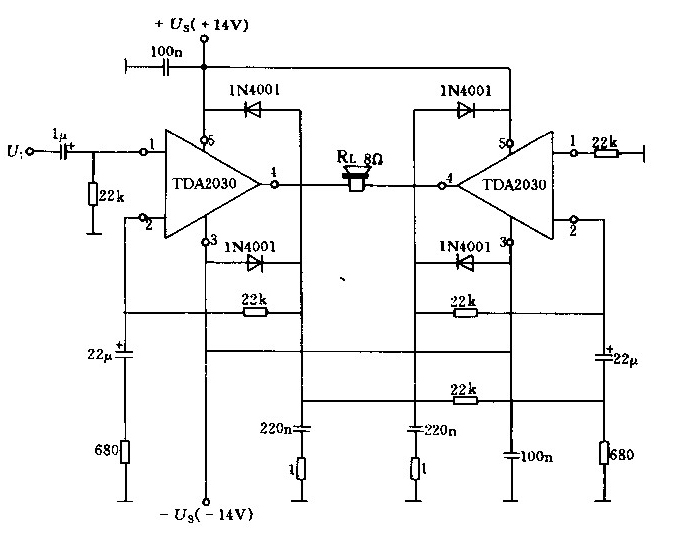

2.625W桥式低频功率放大器电路

图825W桥式低频功率放大器电路图

图8电路采用两片TDA2030，连接成桥式电路，两边电路结构和参数完全相同。右边的集成电路由左边集成电路通过22kΩ负反馈电阻控制，反之亦然。二极管1N4001用于防止扬声器电感负载产生过电压损坏器件。电路的放大系数可通过改变输出端(脚4)至反相输入端(脚2)间负反馈电压比来调整。
