数字万用表怎么测二极管与电容

要用数字万用表测量二极管或电容，应该了解万用表的工作原理。因为它和机械指针表的表笔极性不同。

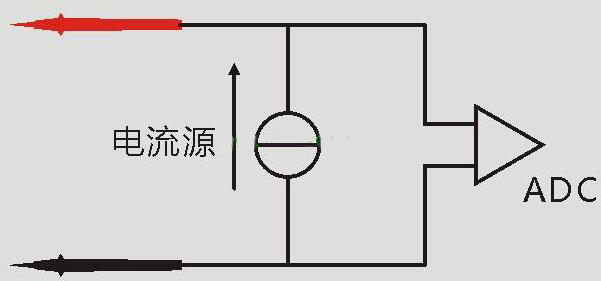

下面是数字万用表原理框图：

可见，对于数字万用表来讲，红表笔就是电源的+，黑表笔就相当于电源的负。

测量电阻时，大电阻用小电流，小电阻用大电流。显示内容为间接求出的R。

二极管测量时，大电流工作方式。显示的内容为表笔两部的电压。

蜂鸣器通断测量时，大电流模式，显示的内容为为间接求出的R。不同点是根据R的大小控制蜂鸣器响。

一般数字万用表都有二极管档和电容档。直接测量使用即可。

对于二极管档，表笔正反两次接二极管，应该有一种情况是0.7V，这时红表笔接触的电极为二极管正。

对于电容测量，只有有极性电容才会区分表笔。有极性电容的正应该接红表笔。
