数字集成电路的分类及特点介绍

随着数字集成电路的应用日益广泛，数字电路产品的种类愈来愈多。简单来说，用数字信号完成对数字量进行算术运算和逻辑运算的电路称为数字电路，或数字系统。数字电路是由许多的逻辑门组成的复杂电路，与模拟电路相比，它主要进行数字信号的处理(即信号以0与1两个状态表示)，因此抗干扰能力较强。那么其有哪些分类?又有何特点?下面一起来看看：

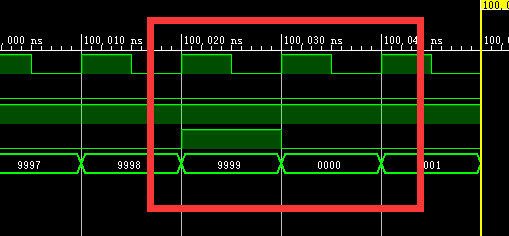

时序逻辑电路

1.按用途来分

可分成通用型的集成电路(中小规模集成电路)产品，微处理(MPU)产品和特定用途的集成电路产品三大类。其中可编程逻辑器件就是特定用途产品的一个重要分支。

2.按逻辑功能来分

可以分成组合逻辑电路(也称组合电路)，如门电路，编译码器等;时序逻辑电路，如触发器、计数器、寄存器等。

3.按电路结构来分

可分为双极型集成电路(如TTL、ECL)和单极型集成电路(如CMOS)两大类，每类中又包含有不同的系列品种：

3.1TTL数字集成电路

这类集成电路内部输入级和输出级都是晶体管结构，属于双极型数字集成电路，是利用电子和空穴两种载流子导电的。其主要系列有：

(1)74–系列

这是早期的产品，现仍在使用，但正逐渐被淘汰。

(2)74H–系列

这是74–系列的改进型，属于高速TTL产品。其“与非门”的平均传输时间达10ns左右，但电路的静态功耗较大，目前该系列产品使用越来越少，逐渐被淘汰。

(3)74S–系列

这是TTL的高速型肖特基系列。在该系列中，采用了抗饱和肖特基二极管，速度较高，但品种较少。

(4)74LS – 系列

这是当前TTL类型中的主要产品系列。品种和生产厂家都非常多。性能价格比比较高，目前在中小规模电路中应用非常普遍。

(5)74ALS–系列

这是“先进的低功耗肖特基”系列。属于74LS – 系列的后继产品，速度(典型值为4ns)、功耗(典型值为1mW)等方面都有较大的改进，但价格比较高。

(6)74AS–系列

这是74S – 系列的后继产品，尤其速度(典型值为1.5ns)有显著的提高，又称“先进超高速肖特基”系列。

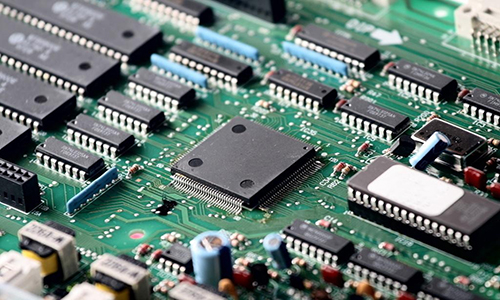

双极型集成电路

3.2CMOS集成电路

CMOS数字集成电路是利用NMOS管和PMOS管巧妙组合成的电路，属于一种微功耗的数字集成电路，只用一种载流子导电的。主要系列有：

(1)标准型4000B/4500B系列

该系列是以美国RCA公司的CD4000B系列和CD4500B系列制定的，与美国Motorola公司的MC14000B系列和MC14500B系列产品完全兼容。该系列产品的最大特点是工作电源电压范围宽(3～18V)、功耗最小、速度较低、品种多、价格低廉，是目前CMOS集成电路的主要应用产品。

(2)74HC – 系列

54/74HC – 系列是高速CMOS标准逻辑电路系列，具有与74LS – 系列同等的工作度和CMOS集成电路固有的低功耗及电源电压范围宽等特点。74HCxxx是74LSxxx同序号的翻版，型号最后几位数字相同，表示电路的逻辑功能、管脚排列完全兼容，为用74HC替代74LS提供了方便。

(3)74AC – 系列

该系列又称“先进的CMOS集成电路”，54/74AC 系列具有与74AS系列等同的工作速度和与CMOS集成电路固有的低功耗及电源电压范围宽等特点。

CMOS集成电路

以上就是数字集成电路的分类及特点介绍了。电子制作中常用的数字集成电路有4001、4011、4013、4017、4040、4052、4060、4066等型号，建议多买些备用。市场上的数字集成电路进口的较多，产品型号的前缀代表生产公司。一般来说，只要型号相同，不同公司的产品可以互换。
