使用MOS场效应管实现低功耗双稳态电路 - 壹芯微

返回列表来源:壹芯微 发布日期 2021-09-18 浏览:-

使用MOS场效应管实现低功耗双稳态电路 - 壹芯微

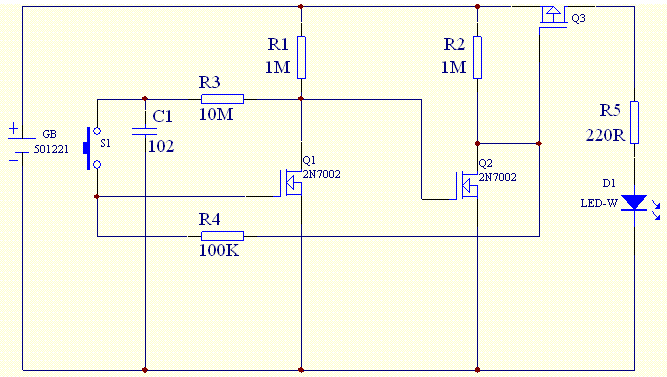

双稳态电路是我们经常用于作为单键控制负载开关电路。在这里我介绍一个由两个MOS管构成的低功耗双稳态电路。如图

使用MOS场效应管实现低功耗双稳态电路 - 壹芯微

假设Q1的G极输入是高电平,Q1导通,输出低电平,低电平接到Q2的G极,Q2截止,Q2输出高电平,所以Q3也截止,LED灯灭。此时由于Q1输出端D极为低电平,故电容C1通过R3放电。按下开关S1后,Q1输入端G极变成低电平,Q1截止,输出高电平,高电平接到Q2的G极,Q2导通,Q2输出低电平,所以Q3也导通,LED灯亮。

使用MOS场效应管实现低功耗双稳态电路 - 壹芯微

壹芯微致力于半导体器件、集成电路、功率器件的研发、生产与销售,至今已有20年半导体行业研发、制造经验。目前壹芯微产品已经在便携性设备、电动车、LED照明、家电、锂电保护、电机控制器等领域获得广泛应用,帮助合作伙伴解决符合国情、符合国际质量的国内优质产品。除提供免费试样外,更可根据客户需求进行量身定制二三极管MOS管产品。直接百度搜索“壹芯微”即可找到我们,免费试样热线:13534146615(微信同号) QQ:2881579535 或请咨询官网在线客服。
