升压电路之3.7v升压5v电路图介绍

返回列表来源:壹芯微 发布日期 2022-12-21 浏览:-

3.7v升压5v电路图(一)

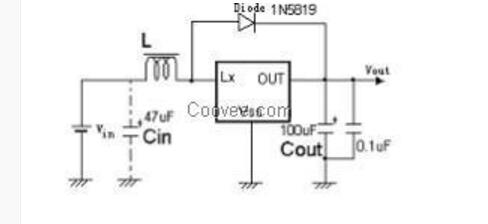

LY1058?300KHz开关型DC-DC升压转换器。输入电压2.6-5.5V。低保持电压:0.9V,启动电压1.2V。?固定输出电压:5V1500mA。外置开关MOS管。封装:SOT-23-5。LY9899?300KHzPFM/PWM自动转换开关型DC-DC升压转换器。低电压启动:0.8V启动,输入电压0.8-6.5V。输出电压范围:1.5V~20V;可调输出。输出电流:300mA~2000mA。外置开关MOS管。封装:SOT-23-5。以下是种简单的直流升压电路,主要优点:电路简单、低成本;缺点:转换效率较低、电池电压利用率低、输出功率小。这些电路比较适合用在万用电表中,替代高压叠层电池。

3.7v升压5v电路图(二)

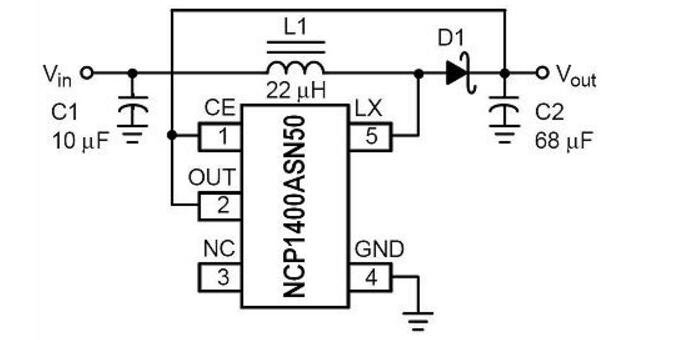

NCP1400ASN50、NCP1402SN50、CS5171、TPS60110、TPS60111、MAX756、MAX777、MAX731、MAX770,以上这些型号都是可以用的。价格以NCP1400ASN50和NCP1402SN50比较便宜,零售价大约2元多,输入电压范围是0.8V~5V);电路形式以TPS60110和TPS60111比较简单(只用3~4只小电容,不需要开关二极管和电感,输入电压范围2.7V~5.4V)。

 3.7v升压5v电路图(三)

3V,3.3V.3.7V升压输出5V1A-0.5A,有两款方案可供选择:

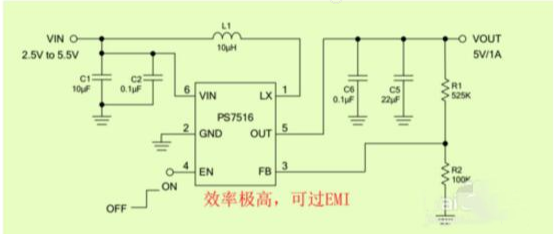

1,同步整流升压PS7516,特点:效率普遍90%及以上,外围少

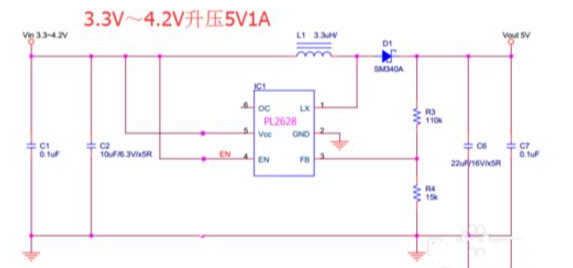

2,异步升压芯片PL2628,特点:效率普遍80%左右,需要整流肖特基二极管。

3.7v升压5v电路图(四)

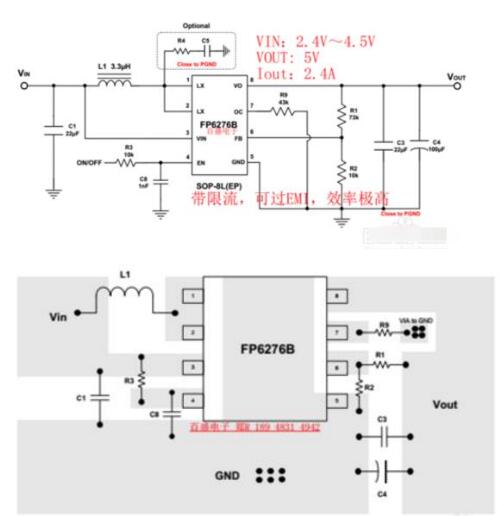

3V,3.3V.3.7V升压输出5V2A/2.4A,FP6276B超高效率的同步整流升压方案。实际应用足2.4A。

 3.7v升压5v电路图(五)

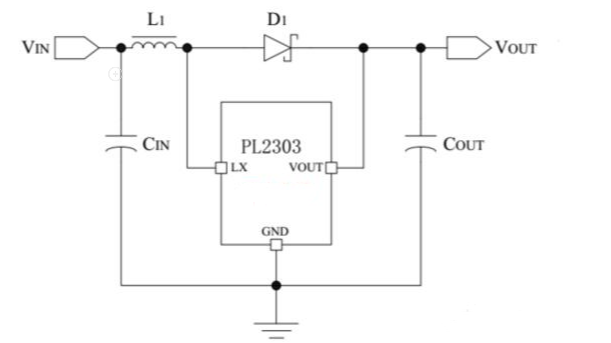

0.8V低压启动,升压固定输出3.0V,3.3V,3.6V,4.0V,5V。低起动电压:0.8V(1mA)输出精度:优于±2.5%?最高效率:89%?输出电流:大于300mA(Vin=2.5V,Vout=3.3V)低纹波,低噪声只需四个外围元件

 3.7v升压5v电路图(六)

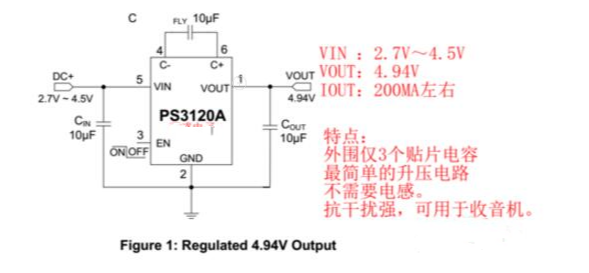

无电感升压5V200MA,外围只需3个电容。是的,3个10uf的贴片电容即可。最简单的升压电路了。抗干扰强,可用于收音机类产品。

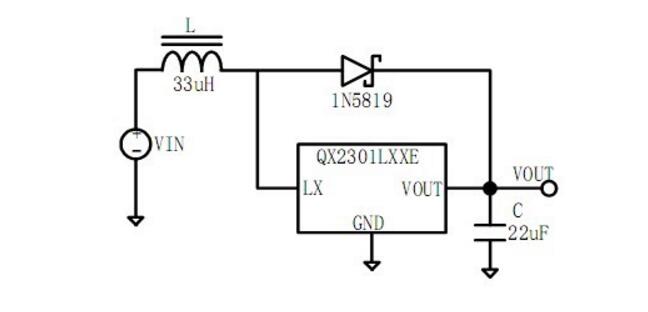

3.7v升压5v电路图(七)

壹芯微科技专注于“二,三极管、MOS(场效应管)、桥堆”研发、生产与销售,20年行业经验,拥有先进全自动化双轨封装生产线、高速检测设备等,研发技术、芯片源自台湾,专业生产流程管理及工程团队,保障所生产每一批物料质量稳定和更长久的使用寿命,实现高度自动化生产,大幅降低人工成本,促进更好的性价比优势!选择壹芯微,还可为客户提供参数选型替代,送样测试,技术支持,售后服务等,如需了解更多详情或最新报价,欢迎咨询官网在线客服!
