双向可控硅的工作原理介绍

返回列表来源:壹芯微 发布日期 2022-10-28 浏览:-

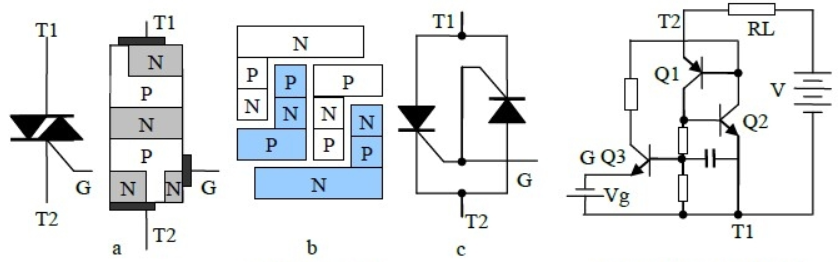

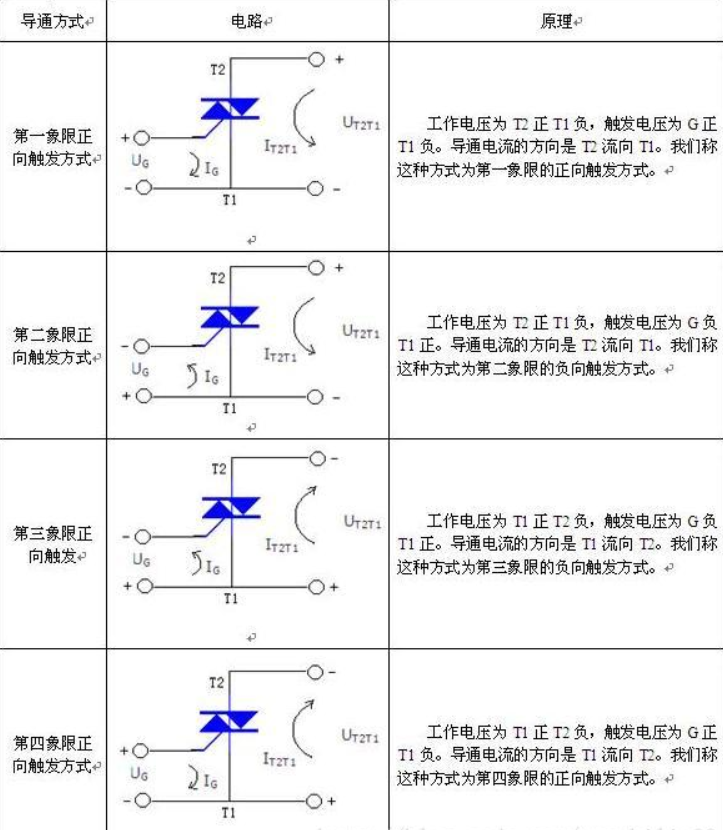

先看下图的工作原理:

如果想简单一点只要记住一句话即可,只要在G端有信号,那么T1-T2这条路就是通的,只有G在零点的时候才不会导通,主要来看一下应用吧。

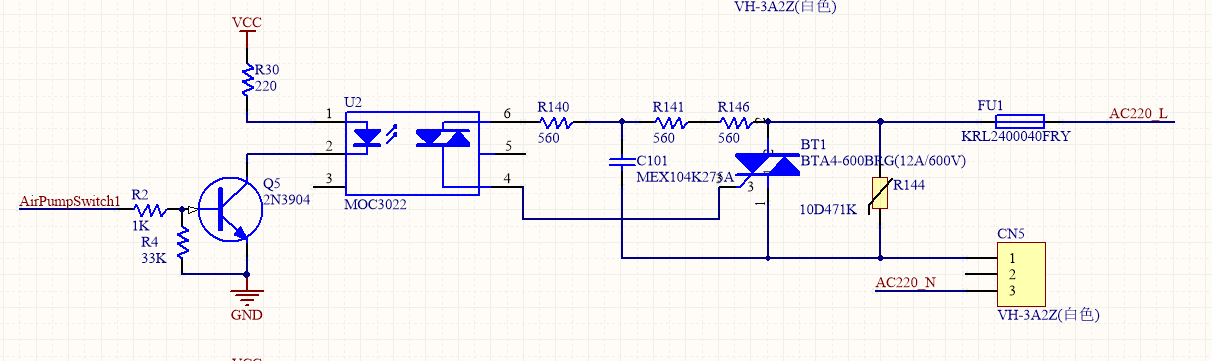

来看这一个电路图,其实双向可控硅多数用在交流电路中。

简单介绍一下,Q5是三极管,U2是个光耦,BT1就是双向可控硅,R144是一个压敏电阻,正常工作时候相当于断路,超过470V才起作用,CN5接负载,也就是说我只要给AirPumpSwitch一个信号,可控硅就是导通的了,不管是在交流电正负部分。
