三相可控硅触发板图

返回列表来源:壹芯微 发布日期 2020-07-18 浏览:-

三相可控硅触发板图

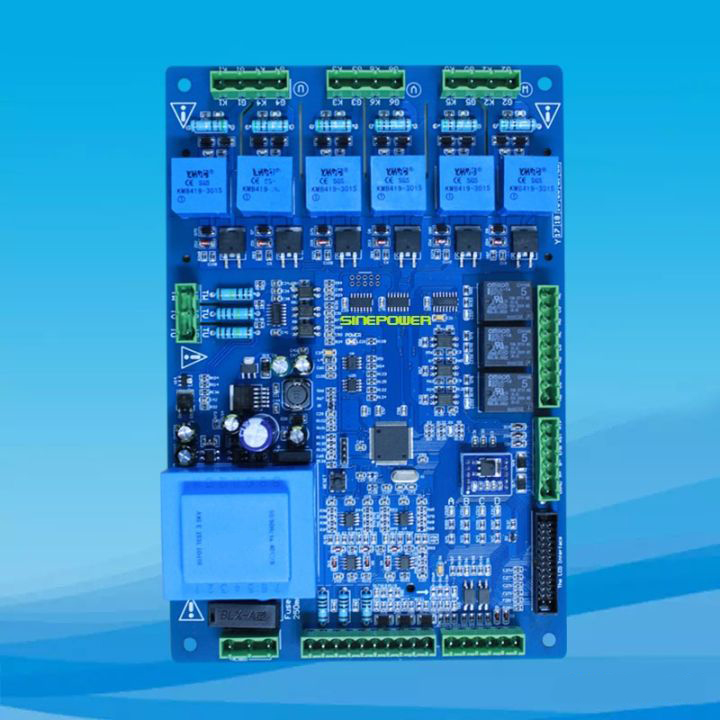

三相可控硅触发板

LCD液晶屏显示或触摸屏显示,产品CE认证,12位数据采集精度,适用于AC30V至AC660V主回路电压,高度数字化安规标准设计,集开环调压、闭环恒压和恒流三种调节方式于一体,控制板带自动判别相位、缺相保护、恒流输出、恒压输出、电流限制、过流保护等功能。

ST33三相可控硅触发板采用32位工业级高性能微处理器,高度数字化安规标准设计,支持网络远程控制及现场控制方式,Fuzzy-PID参数开放性调节,集开环调压、闭环恒压和恒流三种调节方式于一体,控制可控硅实现恒压限流或恒流限压。故障报警、界面参数采用LCD液晶屏或触摸屏中文菜单显示,设定参数自动储存。控制板带缺相保护、上电软起动、软关断、恒流输出、恒压输出、过压保护、过流保护、短路保护、工作状态指示等功能。具有三相全控桥式整流、双反星型整流及可控硅反并联交流触发方式,可触发5000A以下的可控硅,适用于工业各领域的电压电流调节的阻性负载、感性负载、容性负载、变压器一次侧等各种负载类型,广泛应用于电解电镀、电池充放电、三相晶闸管电源、电加热温控、电弧放电控制等设备。

壹芯微科技针对二三极管,MOS管作出了良好的性能测试,应用各大领域,如果您有遇到什么需要帮助解决的,可以点击右边的工程师,或者点击销售经理给您精准的报价以及产品介绍
