三相交流电相序检测器电路图解

三相电相序是以某相电量的相位超前排列在前面，而电量的相位滞后的相排列在后面，三相之间互差120度电角度，第二相滞后第一相120度电角度，最后的一相滞后第一相240度电角度。但是由于相差360度相当于同相位，因此最后的一相又相当于超前第一相120度电角度。因此任意将两条电源线对调，则相序变反，电机反转。若再对调两条电源线后再一次另外对调任意两条电源线则相序又变回原来的相序。也就是说RST为正转相序的话，TRS和STR都与RST一样为正转相序，另外的SRT、TSR和RTS三种都是反转相序。

三相交流电相序指示器的相序检测原理

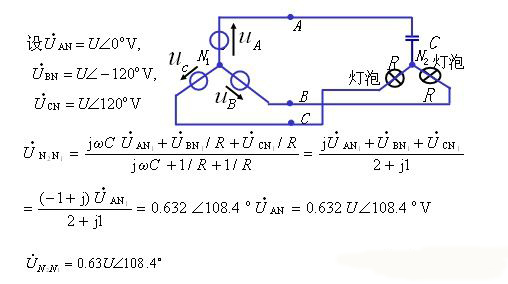

将相序指示器接至三相电源上，便可测出其相序，如下图：

其中：两个灯泡相同，其电阻值是R。 则：

可根据两个灯泡的亮度确定电源的相序（相序指示器）。

分析（正序）：

B相灯泡电压：

C相灯泡电压：

三相电源相序的判定：若以接电容一相为A相，则B相电压比C相电压高。B相灯较亮，C相较暗（正序）。

三相交流电相序检测器电路图

在使用三相交流电动机时，需要知道所连接三相电源的相序，若相序不正确，则电动机的旋转方向将与所需的相反，从而导致安全事故。本电路的功能为检测三相交流电源的相序，并在相序正确的前提下自动接通负载，若不正确则负载不工作。??

一、电路工作原理???

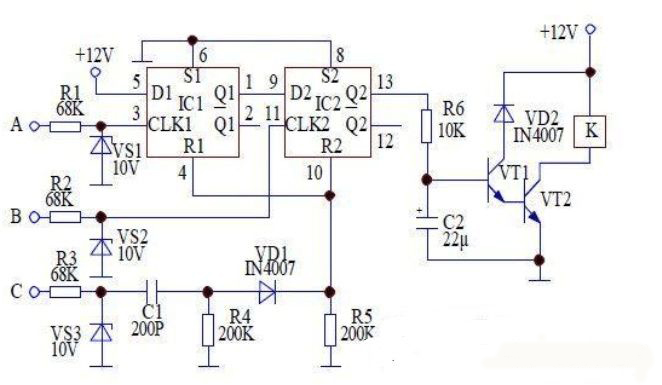

电路原理如图所示。

三相交流电相序检测器电路图????

三相交流电经过降压、整流后分别接入A、B、C?三端，A、B?两端分别经过电阻器R1、R2和稳压二极管VS1、VS2?限幅、整形后送至IC?集成电路的2?个时钟脉冲信号端。?

若相序正确（即A、B、C?三相顺序出现正脉冲），则IC?集成电路的1?脚和13?脚均输出高电平，使得VT1、VT2?导通，继电器K?线圈得电，K?的动合触点闭合，用电设备开始工作。此时，?C?端通过电阻器R3?和稳压管VS3?向IC?集成电路的复位端输出复位信号，?1脚和13?脚输出低电平，由于电容器C2?上开始放电，使得三极管VT1、VT2?继续导通维持继电器继续得电，负载正常工作，完成三相交流电一个周期的变化。?

若相序错误，则使得13?脚保持低电平，三极管VT1、VT2?截止，继电器K?的线圈失电，K?的动合触点断开，用电设备停止工作。??

二、元器件的选择?

三极管VT1、VT2?选用S9013?型硅NPN?晶体管；IC?选用CD4013?型双D?触发器集成电路；?K?选用JRX—13F?型12V?直流继电器；其它元器件无特殊要求，可按图上标示选择。??

三、制作和调试方法?

该电路的元件型号及数值已在图中标出，组装后无须调试即可使用。
