三相半波可控整流电路解析

三相触发眯冲互差120°,且与主电路三相电源电压严格同步，假设每相的触发角为α。在ωt =π/6+α 时触发晶闸管VTh2，由于VTh1承受正压而导通。相电压U1经晶闸管VTh1加到负载上，忽略晶闸管导通压降，负载电压UL等于相电压U1,若感性负载的电感足够大，即使在α角较大的时候(如图2-15c、d所示)，在VTh2被触发导通以前，VTh1 —直处于导通状态。在ωt =5π/6+α时，触发VTh3, VTh2因承受正压而导通，VTh1因承受反压而关断，完成了VTh1, VTh2之间的换流。 VTh2导通时 ，UL=U2同理，当VTH3导通时，UL=U3。一个周期中，三只晶闸管依次轮流导通120°。从波形图中可以看到，当控制角α>30。时，负载电压波形出现负值。在电流连续时，负载电压平均值可由下式确定

三相半波可控整流电路分析 图1

(2-25)

U1为一相电压有效值，负载电压平均值与控制角α的余弦成正比，当α=0°。时，整流电压最大；当时，整流电压为零。

下面分析一下晶闸管承受电压的情况，以VTh1承受的电压为例。VTh1导通时，显然UVT1=0;当VTh2导通时，UVT1=U1-U2；当VTh3导通时，UVT1=U1-U3,所以晶闸管承受的

三相半波可控整流电路分析 图2

三相半波可控整流电路分析 图3

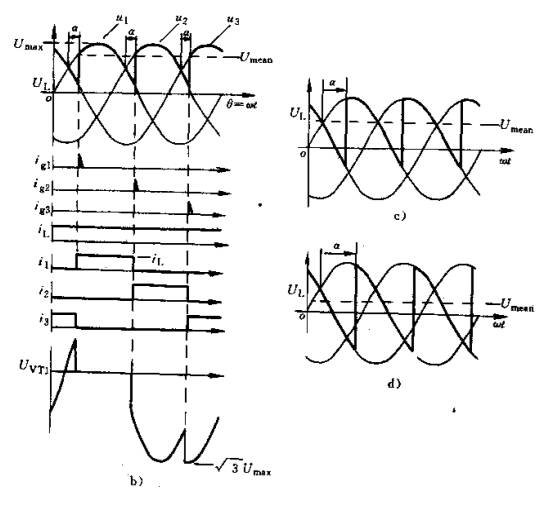

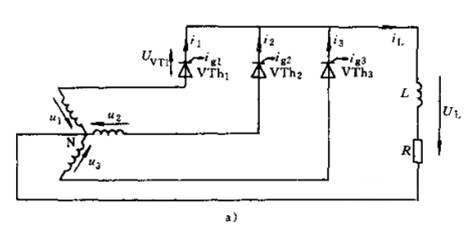

图2-15三相半波可控整流电路带电感性负载

a)电路图b)波形图c)α角较大时的波形图

最大电压为电源线电压的峰值，即√3UMAX。

由于每相电流为矩形波，幅值为IL，一个周期内导通120°，它们与控制角α的大小无关,因此，晶闸管电流的平均值和有效值分别为

ITMEAN=IL/3(2-26)

ITMEAN=IL/√3(2-27)
