瞬态抑制二极管以及压敏电阻-在开关电源中的应用和选型

返回列表来源:壹芯微 发布日期 2020-10-31 浏览:-

瞬态抑制二极管以及压敏电阻-在开关电源中的应用和选型

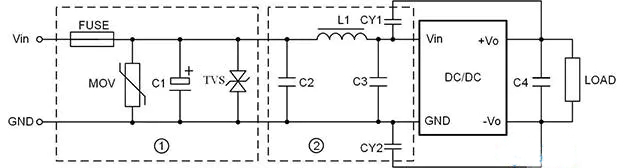

开关电源,作为产品系统供电核心,在电源设计时,往往需要外加电路防护措施来保障电源能够稳定供电。在开关电源应用中,为了确保开关电源的供电稳定和电源本身的安全,一般会设计一些外围电路(浪涌冲击保护电路、防静电保护电路、传导骚扰、脉冲群抗扰电路等)保护开关电源在使用过程中不受损害。为此,在外围电路保护设计的过程中,往往会选用到电路保护元器件TVS二极管和压敏电阻结合起来使用,从而起到多重保护的作用。那么,重点问题来,设计电源外围电路时,TVS瞬态抑制二极管和压敏电阻,该如何选型呢?

瞬态抑制二极管

关于TVS管和压敏电阻,您知道多少?

TVS二极管是一种限压型的过压保护器件,以pS级的速度把过高的电压限制在一个安全范围之内,从而起到保护后面电路的作用,广泛应用在半导体及敏感的电子零件过电压、ESD保护、消费类产品、工业产品、通讯、电脑、汽车、电源供应器、信号线路保护及军事、 航天航空导航系统及控制系统上。烜芯微供应的TVS管有SMF、SMAJ、SMBJ、SMCJ、SMDJ、P4KE、SA、P6KE、1.5KE、3KP、5KP、SM8S、SM5S、SM6S、LDP、15KP,20KP,30KP、SAC,LCE、蓝宝宝浪涌抑制器BPSS等,所有产品通过一系列安全可靠的认证,如UL、无铅认证、符合IEC61000-4-2、IEC 61643-321:2001测试标准。

压敏电阻,主要应用于低压电器浪涌保护,多为氧化锌压敏电阻。压敏电阻是以氧化锌为主体,掺杂多种金属氧化物,采用典型的电子陶瓷工艺制成的多晶半导体陶瓷元器件。压敏电阻主要有:05D、07D、10D、14D、20D、25D系列。致力于发展国产被动保护器件,取代国际品牌产品,可与威世、力特、安森美等知名品牌相媲美。满足客户高品质需求的同时,对常用被动保护器件现货直供,帮助广大客户节约时间、成本。对于有交期的物料,往往在7天以内能够及时供货。接下来,技术员重点论述:TVS二极管和压敏电阻是如何选型的?

TVS二极管选型,要知道的都在这里

1)确定被保护电路的最大直流或者连续工作电压、电路的额定标准电压和“高端”容限;

2)TVS额定反向关断VRWM应大于或者等于被保护电路的最大工作电压;若选用的VRWM太低,器件可能进入雪崩或因反向漏电流太大而影响电路正常工作;

3)TVS的最大箝位电压应小于被保护电路的损坏电压;

4)在规定的脉冲持续时间内,TVS的最大峰值脉冲功耗要大于被保护电路内可能出现的峰值脉冲功率;在确定最大箝位电压后,其峰值脉冲电流应大于瞬态浪涌电流;

5)对于数据接口电路的保护,还须注意选取合适电容值的TVS 器件;

6)根据用途选用TVS的极性、封装形式;一般交流电路选用双极性TVS管,多线保护选用TVS阵列;

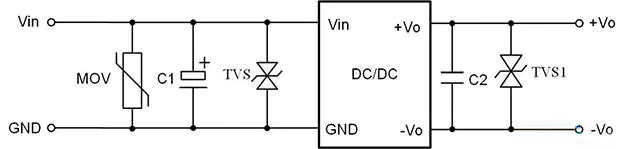

瞬态抑制二极管

压敏电阻MOV选型,您不知道的都在这里

1)压敏电阻电压值要大于实际电路中的电压峰值,即连续施加在压敏电阻两端的电源电压,要小于压敏电阻规格书中的“最大持续工作电压值”;

2)压敏电阻的箝位电压要小于被保护设备承受的最大电压;

3)压敏电阻的标称放电电流要大于线路中可能出现的最大浪涌电流;

4)对于高频率传输信号的线路,电容要尽量的小;

5)要考虑使用环境,具体要求的浪涌电压情况;

具体还需要根据电路设计需求和参数来选择,专业的事情找专业的人做,少走弯路。TVS二极管、压敏电阻等保护器件选型,免费提供。在开关电源应用中,浪涌保护和防静电保护是必不可少的,有关详细电路保护设计方案、选型,能做的,超乎您的想象!

壹芯微科技针对二三极管,MOS管作出了良好的性能测试,应用各大领域,如果您有遇到什么需要帮助解决的,可以点击右边的工程师,或者点击销售经理给您精准的报价以及产品介绍
