STM32F103R8T6TR中文资料PDF介绍与封装

返回列表来源:壹芯微 发布日期 2022-02-14 浏览:-

STM32F103R8T6TR中文资料PDF介绍与封装

描述

STM32F103R8T6TR包含以72MHz频率运行的高性能ARMCortex-M332位RISC内核、高速嵌入式存储器(高达128KB的闪存和高达20KB的SRAM),以及连接到两条APB总线的各种增强型I/O和外围设备。此器件提供两个12位ADC、三个通用16位定时器和一个PWM定时器,以及标准和高级通信接口:最多两个I²C和SPI、三个USART、一个USB和一个CAN。2.0至3.6V电源。它可用于–40至+85°C温度范围和–40至+105°C扩展温度范围。一套全面的省电模式允许设计低功耗应用。STM32F103R8T6TR包括六种不同封装类型的器件:从36引脚到100引脚。

产品概述

制造商意法半导体
制造商产品编号STM32F103R8T6TR
供应商意法半导体
描述IC 单片机 32BIT 64KB FLASH 64LQFP
详细描述ARM®Cortex®-M3series微控制器IC32-位72MHz64KB(64Kx8)闪存64-LQFP(10x10)
类别集成电路(IC)嵌入式-微控制器
系列STM32F1
工作温度-40°C~85°C(TA)
安装类型表面贴装型
封装/外壳64-LQFP
供应商器件封装64-LQFP(10x10)
基本产品编号STM32F103

产品图片

STM32F103R8T6TR

STM32F103R8T6TR

规格参数

零件状态在售
核心处理器ARM®Cortex®-M3
内核规格32-位
速度
72MHz
连接能力CANbus,I²C,IrDA,LIN,SPI,UART/USART,USB
外设DMA,电机控制PWM,PDR,POR,PVD,PWM,温度传感器,WDT
输入/输出数量51
程序存储容量64KB(64Kx8)
程序存储器类型
闪存
RAM大小20Kx8
电压-供电(Vcc/Vdd)2V~3.6V
数据转换器模数16x12b
案例/包装LQFP
引脚数64
核心架构手臂
数据总线宽度32乙
频率72兆赫
最大频率72兆赫
最高工作温度85°C
最大功耗444兆瓦
最大电源电压3.6V
最低工作温度-40°C
最小电源电压2V
标称电源电流1.7µA
A/D转换器数量2
ADC通道数16
I2C通道数2
定时器/计数器的数量4
USART通道数3
打包卷带式(TR)
看门狗定时器是的

环境与出口分类

属性描述
RoHS状态符合ROHS3规范
湿气敏感性等级(MSL)3(168小时)
REACH状态非REACH产品
无铅无铅
辐射硬化

特点

  • ARM32位Cortex™-M3CPU内核

  • 72MHz最大频率,1.25DMIPS/MHz(Dhrystone2.1)性能在0等待状态内存访问

  • 单周期乘法和硬件除法

  • 回忆

  • 64或128KB闪存

  • 20KBSRAM

  • 时钟、复位和电源管理

  • 2.0至3.6V应用电源和I/O

  • POR、PDR和可编程电压检测器(PVD)

  • 4至16MHz晶体振荡器

  • 内部8MHz工厂修整RC

  • 内部40kHzRC

  • 用于CPU时钟的PLL

  • 用于RTC的32kHz振荡器,带校准功能

  • 低电量

  • 睡眠、停止和待机模式

  • 用于RTC和备份寄存器的VBAT电源

  • 2个12位、1μsA/D转换器(最多16个通道)

  • 转换范围:0至3.6V

  • 双采样和保持能力

  • 温度感应器

  • DMA

  • 7通道DMA控制器

  • 支持的外设:定时器、ADC、SPI、I²C和USART

  • 多达80个快速I/O端口

  • 26/37/51/80个I/O,全部可映射到16个外部中断向量和几乎全部5V容错

  • 调试模式

  • 串行线调试(SWD)和JTAG接口

  • 7个定时器

  • 三个16位定时器,每个定时器具有多达4个IC/OC/PWM或脉冲计数器和正交(增量)编码器输入

  • 具有死区时间生成和紧急停止功能的16位电机控制PWM定时器

  • 2个看门狗定时器(独立和窗口)

  • SysTick定时器24位递减计数器

  • 多达9个通讯接口

  • 多达2个I²C接口(SMBus/PMBus)

  • 多达3个USART(ISO7816接口、LIN、IrDA功能、调制解调器控制)

  • 多达2个SPI(18Mbit/s)

  • CAN接口(2.0B有源)

  • USB2.0全速接口

  • CRC计算单元,96位唯一ID

  • 包装是ECOPACK®

应用领域

  • 电机驱动

  • 应用控制

  • 医疗和手持设备

  • PC和游戏外围设备

  • GPS平台

  • 工业应用

  • PLC

  • 逆变器

  • 打印机

  • 扫描仪

  • 报警系统

  • 视频对讲机和HVAC

引脚图


CAD模型

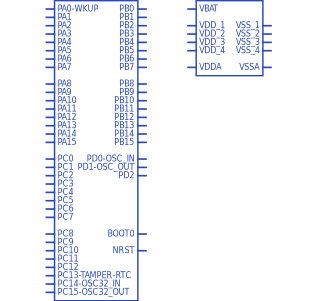

STM32F103R8T6TR符号

STM32F103R8T6TR符号

STM32F103R8T6TR脚印

STM32F103R8T6TR脚印

封装

STM32F103R8T6TR封装

STM32F103R8T6TR封装

替代型号


型号
制造商
品名
描述
STM32F103R8T6意法半导体微控制器32位,电机控制,ARM皮质-M3,72MHz,64KB,20KB,64引脚,LQFP
STM32F103R8T7TR意法半导体微控制器USB,CAN,7个定时器,2的ADC,9个通信接口
