瞬态电压抑制二极管(TVS)选用原则普及

返回列表来源:壹芯微 发布日期 2021-02-21 浏览:-

瞬态电压抑制二极管(TVS)选用原则普及

在选用瞬态电压抑制二极管(TVS)时,必须考虑电路的具体条件,一般应遵循以下原则:

一、大箝位电压Vc(MAX)不大于电路的最大允许安全电压。

二、最大反向工作电压(变位电压)VRWM不低于电路的最大工作电压,一般可以选VRWM等于或略高于电路最大工作电压。

三、额定的最大脉冲功率,必须大于电路中出现的最大瞬态浪涌功率。

下面是TVS在电路应用中的典型例子:

瞬态抑制二极管,TVS管

TVS用于交流电路:

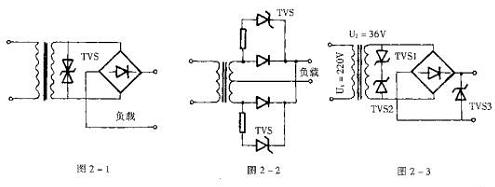

图2-1是一个双向TVS在交流电路中的应用,可以有效地抑制电网带来的过载脉冲,从而起到保护整流桥及负载中所有元器件的作用。TVS的箝位电压不大于电路的最大允许电压。

图2-2所示是用单向TVS并联于整流管旁侧,以保护整流管不被瞬时脉冲击穿,选用TVS必须是和整流管相匹配。

图2-3所示电路中,单向TVS1和TVS2反接并联于电源变压器输出端或选用一个双向TVS,用以保护整流电路及负载中的元器件。TVS3保护整流以后的线路元件,如电源变压器输出端电压为36伏时一般TVS1和TVS2的工作电压VR应根据36×√2来选择,其它参数依据电路中的具体条件而下。

瞬态抑制二极管,TVS管

TVS用于直流电路:

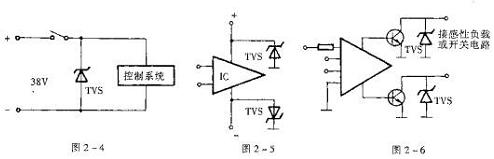

图2-4所示TVS并联于输出端,可有效地保护控制系统。TVS的反向工作电压应等于或略高于直流供电电压,其它参数根据电路的具体条件而定。

图2-5所示为两个单向TVS连接在电源线路中,用以防止直流电源反接或电源通、断时产生的瞬时脉冲使集成电路损坏。当电路连接有感性负载,如电机、断电器线圈、螺线管时,会产生很高的瞬时脉冲电压,

图2-6中的TVS可以保护晶体管及逻辑电路,从而省去了较复杂的电阻/电容保护网络。

图2-7电路中TVS起保护和电压限制的作用。

直流电中选用举例:

整机直流工作电压12V,最大允许安全电压25V(峰值),浪涌源的阻抗50MΩ,其干扰波形为方波,TP=1MS,最大峰值电流50A。选择:

1、先从工作电压12V选取最大反向工作电压VRWM为13V,则击穿电压

V(BR)=VRWM/0.85=15.3V

2、从击穿电压值选取最大箝位电压Vc(MAX)=1.30×V(BR)=19.89V,取

Vc=20V

3、再从箝位电压VC和最在峰值电流IP计算出方波脉冲功率:

PPR=VC×IP=20×50=1000W

4、计算折合为TP=1MS指数波的峰值功率,折合系数K1=1.4,

PPR=1000W÷1.4=715W

从手册中可查到1N6147A其中PPR=1500W,变位电压VRWM=12.2V,击穿电压V(BR)=15.2V,最大箝位电压Vc=22.3V,最大浪涌电流IP=67.3A。可满足上述设计要求,而且留有一倍的余量,不论方波还是指数波都适用。

交流电路应用举例:

直流线路采用单向瞬变电压抑制二极管,交流则必须采用双向瞬变电压抑制二极管。交流是电网电压,这里产生的瞬变电压是随机的,有时还遇到雷击(雷电感应产生的瞬变电压)所以很难定量估算出瞬时脉冲功率PPR。但是对最大反向工作电压必须有正确的选取。一般原则是交流电压乘1.4倍来选取TVS管的最大反向工作电压。直流电压则按1.1—1.2倍来选取TVS管的最大反向工作电压VRWM。

瞬态抑制二极管,TVS管

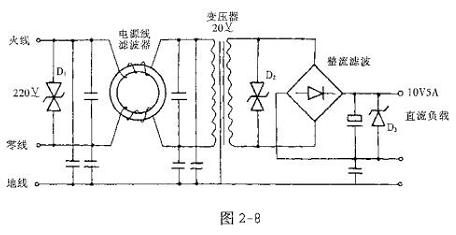

图2-8给出了一个微机电源采用TVS作线路保护的原理图,由图可见:

在进线的220V~处加TVS管抑制220V~交流电网中尖峰干扰。

在变压器进线加上干扰滤波器,滤除小尖峰干扰。

在变压输出端V~=20V处又加上TVS管,再一次抑制干扰。

到了直流10V输出时还加上TVS管抑制干扰。

其中:双向TVS管D1的VRWM=220V~×1.4=308V左右

双向TVS管D2的VRWM=20V~×1.4=28V左右

单向TVS管D3的VRWM=10V~×1.2=12V左右

经过如上四次抑制,变成所谓的“净化电源”,还可以加上其它措施,更有效地抑制干扰,防止干扰进入计算机的CPU及存贮器中,从而提高微机系统的应用可靠性。

从失效统计概率可知:微机系统产生100次故障,其中90次来自电源,10次是微机本身,可见电源的可靠性最重要,要提高整机可靠性,首先应提高电源的可靠性。
