SOT23封装高温二极管的作用是什么
如同其他电子元器件一样,二极管工作时会产生一定的热量使自身温度升高,这样的发热对器件的使用是有一定副作用的。针对不同的应用环境,一般选择对应工作温度的二极管产品。
工作过程中,二极管的工作温度主要由允许结温决定。二极管的作用:大家知道,二极管管芯P-N结消耗的功率为流过二极管的电流乘以压降,这个功耗会产生热量,使芯P-N结的温度升高。这是非常有害的,因为当结温上升到一定值时,二极管就会烧坏。

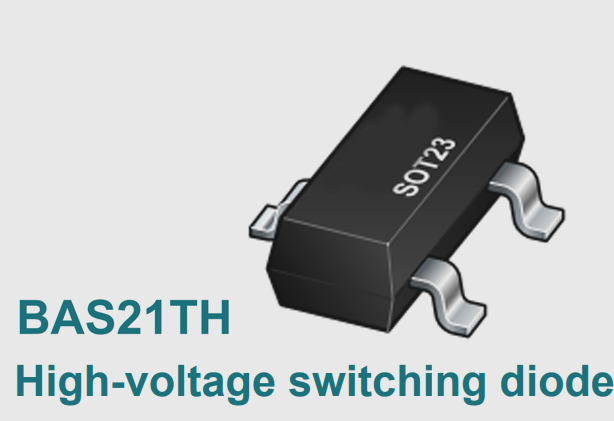

BAS21TH高压二极管采用SOT23封装,可在高达175℃ 的温度下工作
二极管的结温与材料直接相关,不同结构的二极管由于使用材料和封装结构不同,允许的工作温度也不同。其中,一般二极管产品的工作结温为-65℃至150℃,肖特基二极管的工作结温为-65℃至125℃,玻璃钝化(GPP)二极管的工作结温较宽为-65℃至175℃,这也是AEC-Q101车规要求的温度范围。

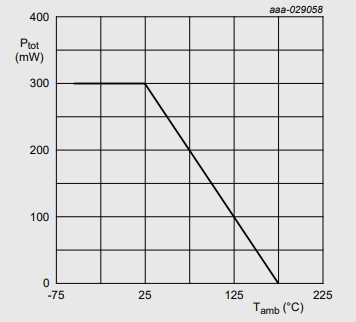

BAS21二极管的功率降额曲线
Nexperia面向AEC-Q101高温应用推出的BAS16/21二极管采用SOT23封装,可在高达175℃ 的温度下工作。虽然属于通用开关二极管,这些器件的总功耗(Ptot)亦比基础的150℃ 额定部件高25%,使客户能够实现引擎盖下应用的高温设计,包括变速箱和电机驱动、以及LED照明和其他工业用途。这些器件也符合AEC-Q101的标准,具有车规级的高可靠性。
面对汽车应用对小型化的要求,Nexperia不断扩展高温二极管封装,除了SOT23封装外,175℃高温二极管产品组合目前已经涵盖了高达15A的所有性能等级,提供的封装包括无引角DFN封装、引脚SMD封装及clipbond FlatPower(CFP)封装和LFPAK封装。
