SOT23封装的三种开关二极管BAS21/21A/21C知识

二极管、三极管是传统的分立半导体器件，目前带有引线的封装越来越少，取而代之的是各种表面贴装样式，如SOT23封装。如果从封装外形看，很难分别出某个管子究竟是SOT23二极管，还是SOT23三极管。

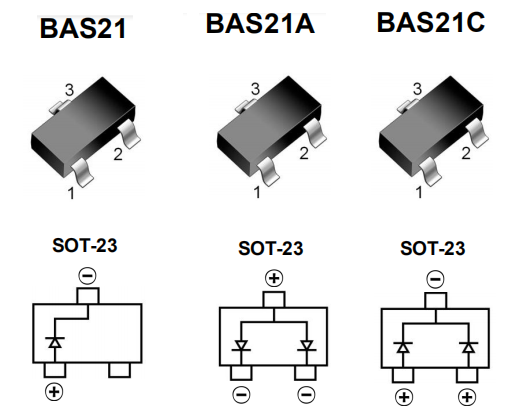

三款SOT23开关二极管封装及内部结构

例如，合科泰半导体公司正在量产的BAS21/21A/21C开关二极管就采用了SOT23封装，其外壳采用ULV-0等级的防燃塑料，湿气敏感度为J-STD-020 1级，重量不超过0.008g。

BAS21/21A/21C开关二极管的区别

SOT23开关二极管BAS21/21A/21C外观没有任何差别，内部配置却完全不同。其中：

（1）BAS21只是一支普通的开关二极管，引脚2悬空。

（2）BAS21A内含二只开关二极管，按照共阳极方式连接，引脚3为阳极。

（3）BAS21C内含二只以共阴极方式连接的开关二极管，引脚3为阴极。

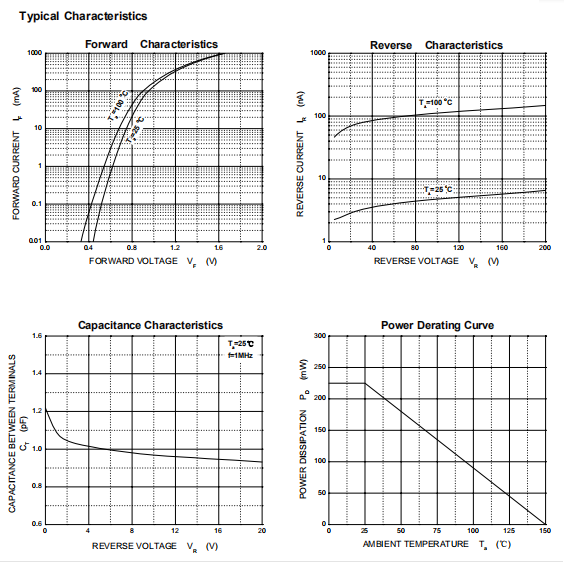

BAS21/21A/21C开关二极管的性能

BAS21/21A/21C开关二极管性能完全一致，反向击穿电压V(BR)=250V（IR=100uA），反向漏电流IR=0.1uA（VR=200V）；正向电压VF=1V（IF=100mA）；等效电容CD=5pF（VR=0V,f=1MHz）；恢复时间Trr=50nS（IF=IR=30mA，Irr=0.1×IR，RL=100?）。

BAS21/21A/21C开关二极管的电气性能

在25°C温度下，BAS21/21A/21C开关二极管的最大额定值为：

最大峰值反向电压：VRM=250V

最大直流阻断电压：VR=250V

正向电流：IF=400mA

平均整流输出电流：IO=200mA

单次正向浪涌峰值电流（@t@=8.3ms）：IFSM=2.5A

正向浪涌峰值电流：IFRM=625mA

功耗：PD=225mW

热阻（从结温到室温）：RθJA=555°C/W

结温：TJ=150°C

存储温度：TSTG为-55~+150°C

交货方式上，BAS21/21A/21C开关二极管以直径为7英寸的SOT-23卷盘包装，一般每卷数量为3000pcs。
