什么是压敏电阻-压敏电阻型号和参数含义

电阻在任一电路板中可见，电阻的种类繁多，压敏电阻就是其中一种，什么是压敏电阻呢？相信很多朋友对这个名词很陌生，那么压敏电阻又有哪些型号呢，它的参数含义又是什么？在使用压敏电阻之前，我们先来了解下压敏电阻参数及相关知识吧。

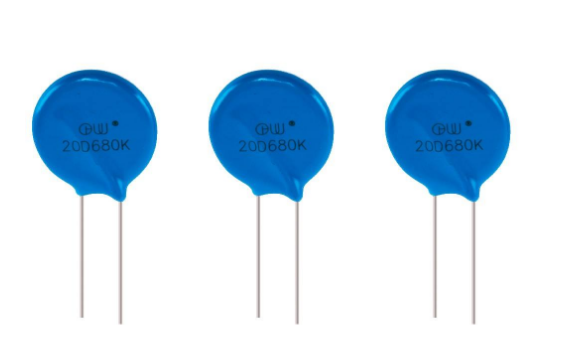

什么是压敏电阻

“压敏电阻"是一种具有非线性伏安特性的电阻器件，主要用于在电路承受过压时进行电压钳位，吸收多余的电流以保护敏感器件。英文名称叫“Voltage Dependent Resistor”简写为“VDR”, 或者叫做“Varistor"。压敏电阻器的电阻体材料是半导体，所以它是半导体电阻器的一个品种。现在大量使用的"氧化锌"（ZnO）压敏电阻器，它的主体材料有二价元素锌（Zn）和六价元素氧（O）所构成。所以从材料的角度来看，氧化锌压敏电阻器是一种“Ⅱ-Ⅵ族氧化物半导体”。 在中国台湾，压敏电阻器称为"突波吸收器",有时也称为“电冲击（浪涌）抑制器（吸收器）”。

常用的压敏电阻型号：5D、7D、10D、14D、20D、32D等型号。

压敏电阻的基本参数

1、标称压敏电压(V)：指通过规定持续时间的脉冲电流（一般为1mA 持续时间一般小于400mS）时压敏电阻器两端的电压值。

2．电压比：指压敏电阻器的电流为1mA时产生的电压值与压敏电阻器的电流为0.1mA时产生的电压值之比。

3、最大限制电压(V)：在压敏能承受的最大脉冲峰值电流Ip及规定波形下压敏电阻两端电压峰值。

4、残压比：通过压敏电阻器的电流为某一值时，在它两端所产生的电压称为这一电流值的残压。残压比则是残压与标称电压之比。

5、通流容量(kA)：通流容量也称通流量，是指在规定的条件（规定的时间间隔和次数，施加标准的冲击电流）下，允许通过压敏电阻器上的最大脉冲（峰值）电流值。

6、漏电流(mA)：漏电流也称等待电流，是指压敏电阻器在规定的温度和最大直流电压下，流过压敏电阻器电流。

7、电压温度系数：指在规定的温度范围（温度为20℃～70℃）内，压敏电阻器标称电压的变化率，即在通过压敏电阻器的电流保持恒定时，温度改变1℃时，压敏电阻器两端电压的相对变化。

8、电流温度系数：指在压敏电阻器的两端电压保持恒定时，温度改变1℃时，流过压敏电阻器电流的相对变化。

9、电压非线性系数：指压敏电阻器在给定的外加电压作用下，其静态电阻值与动态电阻值之比。

10、绝缘电阻：指压敏电阻器的引出线(引脚)与电阻体绝缘表面之间的电阻值。

11、静态电容量（PF）：指压敏电阻器本身固有的电容容量。

12 .额定功率：在特定的环境温度85℃下工作1000小时，使压敏电压变化小于10%的最大功率。

13 .最大冲击电流(8/20us)：以特定的脉冲电流(8/20us波形)冲击压敏电阻器一次或两次（每次间隔5分钟）， 使的压敏电压变化仍在10%以内的最大冲击电流。

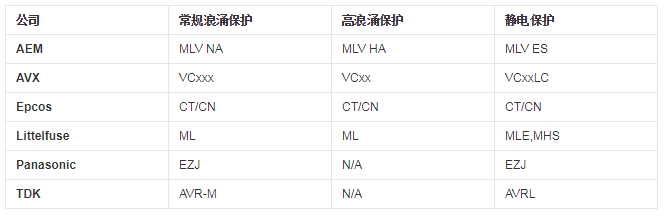

压敏电阻器对照表

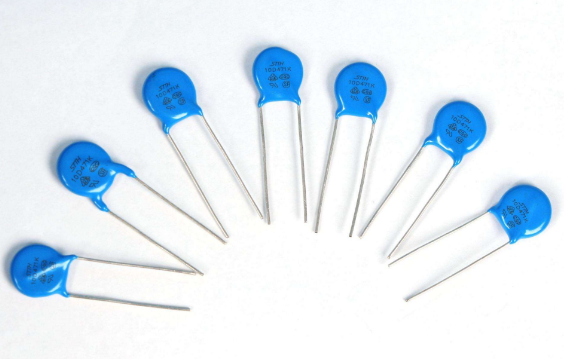

压敏电阻器成份种类

氧化锌，Zinc Oxide，ZnO

碳化硅，Silicon Carbide，SiC

氧化钛，Titanium Oxide，TiO2

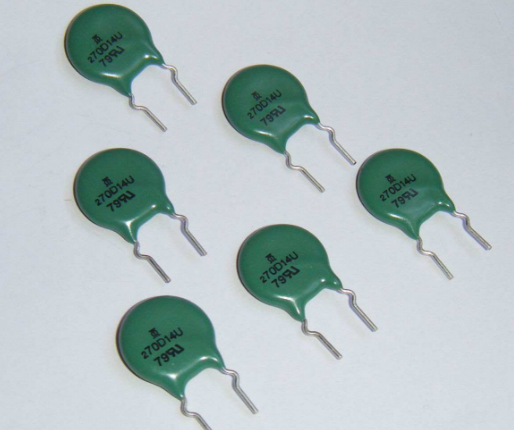

氧化锌压敏电阻器应用原理

压敏电阻器与被保护的电器设备或元器件并联使用。当电路中出现雷电过电压或瞬态操作过电压Vs时，压敏电阻器和被保护的设备及元器件同时承受Vs，由于压敏电阻器响应速度很快，它以纳秒级时间迅速呈现优良非线性导电特性，此时压敏电阻器两端电压迅速下降，远远小于Vs，这样被保护的设备及元器件上实际承受的电压就远低于过电压Vs，从而使设备及元器件免遭过电压的冲击。
