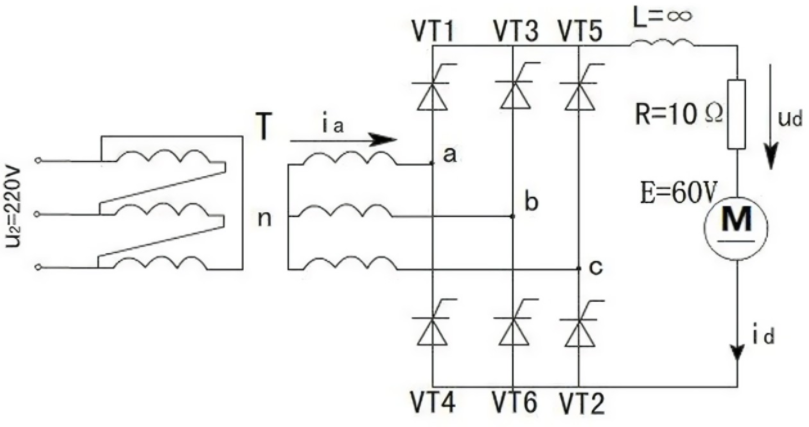

三相桥式全控整流电路主回路接线如图所示。三相整流变压器△/Y接法，以利减小变压器磁通、电势中的谐波。整流桥由6只晶闸管组成，以满足整流元件全部可控的要求。由于习惯上希望晶闸管的导通按1→2→3→4→5→6顺序进行，则晶闸管应按图示进行标号。分析中假定，ωLd>>Rd，为大电感负载，负载电流id连续平直。接下来，为大家详细说下什么是三相桥式全控整流电路和三相桥式全控整流电路工作原理。

一、什么是三相桥式全控整流电路

三相桥式全控整流电路是从三相半波可控整流电路发展起来的，实质上是一组共阴极与一组共阳极（三个晶闸管阴极分别接至整流变压器星形接法的副边三相绕组，阳极连在一起接至副边星形的中点）的三相半波可控整流电路的串联。

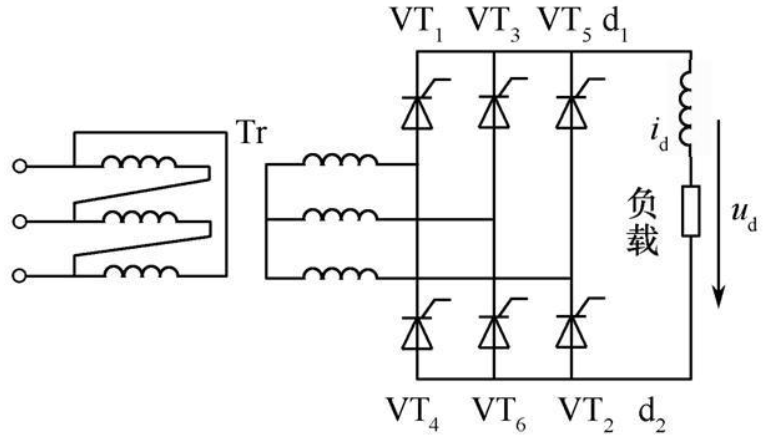

什么是三相桥式全控整流电路

二、三相桥式全控整流电路工作原理

在三相桥式全控整流电路中，对共阴极组和共阳极组是同时进行控制的，控制角都是α。由于三相桥式整流电路是两组三相半波电路的串联，因此整流电压为三相半波时的两倍。很显然在输出电压相同的情况下，三相桥式晶闸管要求的最大反向电压，可比三相半波线路中的晶闸管低一半。
