通过双脉冲测试评估

MOSFET 的反向恢复特性

我们开设了 Si 功率元器件的新篇章——“评估篇”。在“通过双脉冲测试评估 MOSFET 的反向恢复特性”中，我们将通过双脉冲测试来评估 MOSFET 体二极管的反向恢复特性，并确认 MOSFET 损耗情况。

1

MOSFET 体二极管的

反向恢复特性与桥式电路损耗的关系

在逆变器电路和 Totem Pole 型功率因数改善（PFC）电路等具有 2 个以上 MOSFET 的桥式电路中，由于流过上下桥臂的电流会使导通损耗增加。该现象受开关 MOSFET 和对应桥臂 MOSFET 的体二极管（寄生二极管）的反向恢复特性影响很大。因此，在桥式电路中，体二极管反向恢复特性优异的 MOSFET 优势明显。

2

什么是

双脉冲测试？

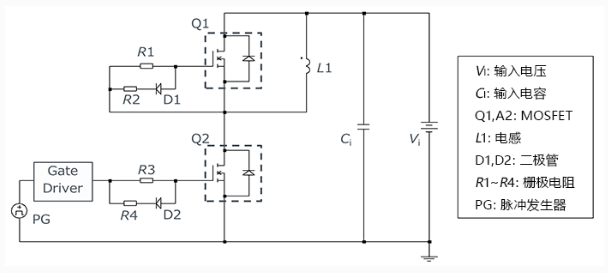

双脉冲测试是广泛应用于 MOSFET 和 IGBT 等功率开关元件特性评估的一种测试方法。该测试不仅可以评估对象元件的开关特性，还可以评估体二极管和 IGBT 一同使用的快速恢复二极管（FRD）等的反向恢复特性。因此，对导通时发生反向恢复特性引起损耗的电路的评估非常有效。双脉冲测试的基本电路图如下所示。

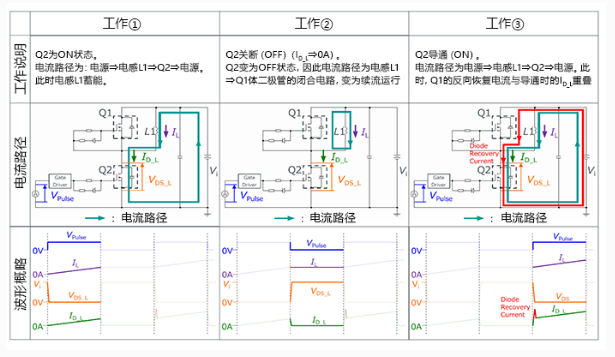

另外，当该电路的 Q1 是续流用 MOSFET、Q2 是驱动用 MOSFET 时，双脉冲测试的基本工作如下表所示。基本工作主要可以分为①、②、③这三种。当定义脉冲发生器的电压为 VPulse、流过电感的电流为 IL、Q2 的漏源电压为 VDS_L、Q2 的漏极电流为 ID_L 时，各模式的工作、电流路径和波形如表所示。

在工作③中，在 Q2 导通时可以观测到短路电流（ID_L 红色部分）。这是由 Q1 体二极管的反向恢复特性引发的。

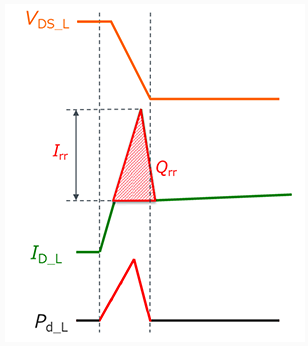

当体二极管从 ON 转换为 OFF 时，必须将 ON 时所蓄积的电荷进行放电。此时，设从体二极管释放出的电荷量为 Qrr，释放电荷所产生的电流峰值为 Irr，Q2 的功率损耗为 Pd_L，则 Q2 的导通动作可以如右图所示。ID_L 的三角形面积为 Qrr、三角形的高为 Irr。

一般情况下，当续流侧元件 Q1 的体二极管反向恢复特性较差、Qrr 也较大时，驱动侧元件 Q2 的导通损耗会增加。因此，在像逆变器电路这样的流过再生电流的应用和 Totem Pole 型 PFC 电路中，需要考虑到体二极管的反向恢复特性对损耗有较大的影响。

关键要点

?在具有 2 个以上 MOSFET 的桥式电路中，当 MOSFET 的体二极管反向恢复特性较差时，导通损耗会增加。

?双脉冲测试是广泛应用于 MOSFET 和 IGBT 等功率开关元件特性评估的一种测试方法。

?双脉冲测试不仅可以评估对象元件的开关特性，也可以评估体二极管和外置快速恢复二极管等的反向恢复特性。
