什么是发光二极管-发光二极管的作用是什么

二极管广泛应用于电子当中，所以在日常生活中随处可见。二极管的种类可有不少，发光二极管就是其中一种，那么什么是发光二极管呢？发光二极管又有哪些作用呢？

什么是发光二极管

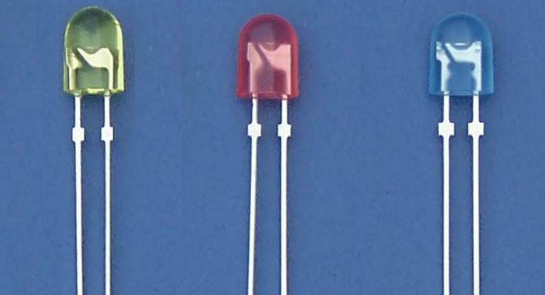

LED（LightEmittingDiode）即发光二极管，是一种半导体发光器件，可以将电能转化为光能。它是由含镓（Ga）、砷（As）、磷（P）、氮（N）等元素的化合物制成，当电子与空穴复合时能辐射出可见光。当上述元素进行不同搭配时可以产生不同颜色的光，如：砷化镓能发出红光、磷化镓能发出绿光、碳化硅能发出黄光等，进而可以形成色彩多变的可见光。

发光二极管的作用有哪些

1、指示

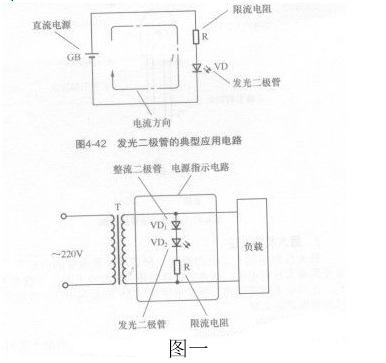

(1)发光二极管的典型应用电路如图1所示，R为限流电阻，为通过发光二极管的正向电流。发光二极管的管压降一般比普通二极管大，约为2V，电源电压必须大于管压降，发光二极管才能正常工作。

(2)发光二极管用于交流电源指示的电路图1所示，VD,力整流二极管，VD2为发光二极管，R为限流电阻，T为电源变压器。

2、光发射

在红外遥控器、红外无线耳机、红外报警器等电路中，红外发光二极管担任光发射管。电路如下图一所示，VT为开关调制（驱动）晶体管，VD为红外发光二极管，信号源通过VT驱动和调制VD，使VD向外发射调制红外光。

3、稳压

发光二极管可作为低电压稳压二极管使用。上图二所示为简单并联稳压电路，利用发光二极管VD的管压降，可提供+2V的直流稳压输出，VD同时具有电源指示功能。

4、发光二极管的扫描驱动

需要点亮多个发光二极管时，可以采用扫描驱动的方式，以简化电路和节约电能。如上图三所示，电子开关将电源电压依次快速轮流接入4个发光二极管，只要轮流的速度足够快，看起来这4个发光二极管都一直在亮着。

如何检测发光二极管

若检测发光二极管的正、负极及性能如何，利用前述检测普通二极管好坏的方法，原则上也适用。对非低压型发光二极管，由于其正向导通电压大于1.8V，而万用表大多用1.5V电池(R×10k挡除外)，所以无法使管子导通，检测其正反向电阻均为∞或很大，难以判断管子好坏。要检测发光二极管有两种方法：一是可用有R×10k挡、内装9V或9V以上电池的万用表检测，方法是用R×10k挡测正向电阻而用R×1 k挡测反向电阻，判断方法与普通二极管相似；

是如图所示，在万用表外附接一节1.5V电池，然后将万用表置于R×10或R×100挡，用连接外电池正极的黑表笔和另一支红表笔分别与发光管两端接触。若管子发光，说明是好的;若管子不亮，将发光二极管两只引脚对调后再测。如发光，表明是好的;如仍不亮，则表明发光二极管已损坏。

具体操作时应注意，不要用万用表的R×1挡测量，因为此时该挡接上1.5V电池后，输出电流可达100mA，很容易损坏发光二极管。另外，发光二极管属于电流控制型半导体器件，更不得用电池直接检查其发光情况。

检查变色发光二极管时可仿照上图所示电路，将黑表笔接R，红表笔接K，管子应发红光;黑表笔改接G时应发绿光;把黑表笔同时接R、G，红表笔仍接K，管子应发出复合光(橙光)。
