什么叫差分放大电路 四种差分放大电路分析

返回列表来源:壹芯微 发布日期 2022-10-15 浏览:-

差分放大电路又称为差动放大电路,当该电路的两个输入端的电压有差别时,输出电压才有变动,因此称为差动。差分放大电路是由静态工作点稳定的放大电路演变而来的。下面给大家介绍一下“什么叫差分放大电路 四种差分放大电路分析”

1.什么叫差分放大电路

差分放大电路利用电路参数的对称性和负反馈作用,有效地稳定静态工作点,以放大差模信号抑制共模信号为显著特征,广泛应用于直接耦合电路和测量电路的输入级。

但是差分放大电路结构复杂、分析繁琐,特别是其对差模输入和共模输入信号有不同的分析方法,难以理解,因而一直是模拟电子技术中的难点。

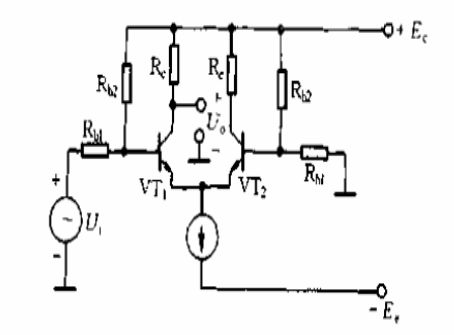

差分放大电路:按输入输出方式分:有双端输入双端输出、双端输入单端输出、单端输入双端输出和单端输入单端输出四种类型。按共模负反馈的形式分:有典型电路和射极带恒流源的电路两种。

(图片来源于互联网)

2.四种差分放大电路分析

差分放大电路按输入输出方式分:有双端输入双端输出、双端输入单端输出、单端输入双端输出和单端输入单端输出四种类型。

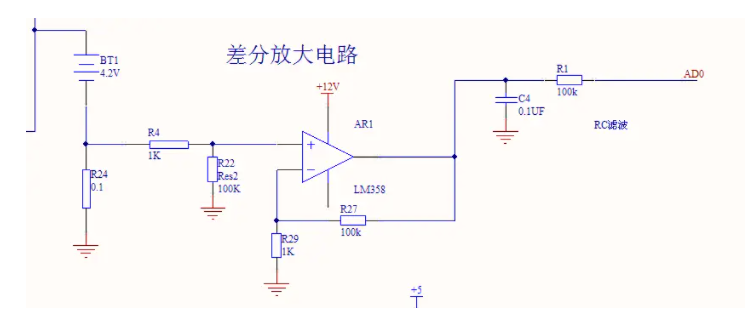

1、有双端输入双端输出

共模抑制比:很高

输人电阻:2(R+re)

输出电阻:2Re

特点:

1)差模电压放大倍数与单管放大电路基本相同。

2)理想情况下,共模抑制比为无穷大。

3)适用于输入及负载均不接地的情况


(图片来源于互联网)

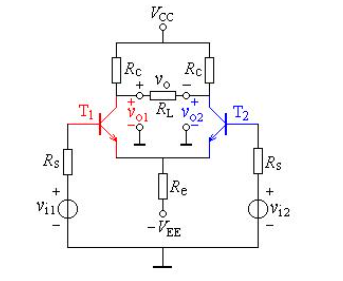

2、双端输入单端输出

共模抑制比:较高

输人电阻:2(R十re)

输出电阻:2Re

特点:

1)差模电压放大倍数约为双端输出时的一半。

2)共模抑制比较高。

3)适用于将双端输人转换为单端输出的情况


(图片来源于互联网)

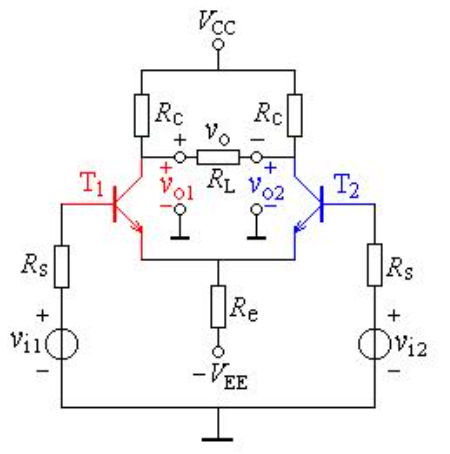

3、单端输入双端输出

共模抑制比:很高

输人电阻:约2(R+re )

输出电阻:2Re

特点:

1)差模电压放大倍数与单管放大电路基本相同。

2)理想情况下,共模抑制比为无穷大。

3)适用于将单管输 入转换为双端输出 的情况


(图片来源于互联网)

4、单端输入单端输出

共模抑制比:较高

输人电阻:约2(R+re)

输出电阻:Re

特点:

1)差模电压放大倍数约为双端输出时的一半。

2)比单管放大电路具有较强的抑制零点漂移能力。

3)适用于输人,输出均要求接地的情况。

4)选择不同的三极管输出,可使输出电压与输入电压反相或同相


(图片来源于互联网)
