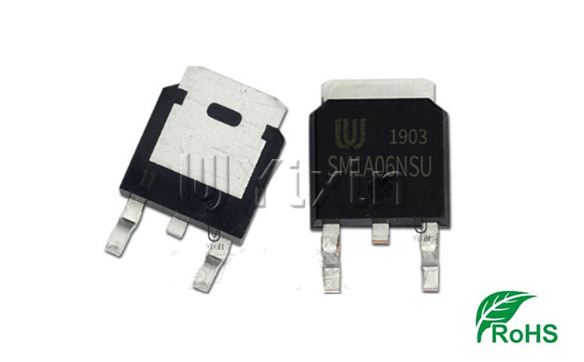

SM1A06NSU TO-252 MOS管100V 60A N沟道 大功率

SM1A06NSU(N沟道增强型场效应晶体管)；SM1A06NSU场效应管参数；SM1A06NSU场效应管封装引脚图；SM1A06NSU场效应管中文资料规格书(PDF)；

电流(ID)：60A，电压(VDSS)：100V，封装形式：TO252

产品概要

100V/60A,

RDS(ON)=17mW (Max.) @VGS=10V

可靠且坚固

提供无铅和绿色器件

(符合 RoHS)

绝对最大额定参数（TC=25C，除非另有说明）

Drain-Source Voltage 漏源电压：100V

Gate-Source Voltage 栅源电压：±25V

Maximum Junction Temperature 最高结温：150°C

Storage Temperature Range 储存温度范围：-55 to 150°C

Diode Continuous Forward Current 二极管连续正向电流TC=25°C：30A

Continuous Drain Current 持续漏极电流TC=25°C：60A

Continuous Drain Current 持续漏极电流TC=100°C：35A

Pulsed Drain Current 脉冲漏极电流TC=25°C：150A

Maximum Power Dissipation 最大功耗TC=25°C：113W

Thermal Resistance-Junction to Case 热阻-结到外壳TC=100°C：45W

Continuous Drain Current 持续漏极电流：1.1°C/W

Maximum Power Dissipation 最大功耗TA=25°C：8.2A

Thermal Resistance-Junction to Ambient 热阻-结到环境TA=70°C：6.6A

Avalanche Current, Single pulse 雪崩电流，单脉冲L=0.5mH：26A

Avalanche Energy, Single pulse 雪崩能量，单脉冲L=0.5mH：169mJ

注a：脉宽受最大限制。结温。

注 b：经过 UIS 测试，脉宽受限于最高结温 150oC（初始温度 Tj=25oC）。

注c：1in2表面贴装垫区。
