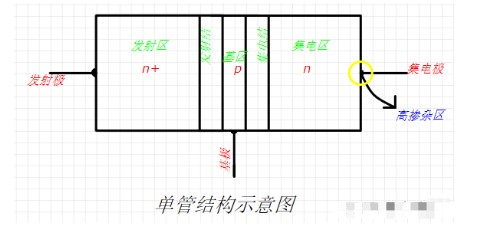

双极型晶体管是一种流控器件，电子和空穴同时参与导电。发射区掺杂浓度最高，基区次之，集电区最小(但和金属电极接触处的一小区域半导体高掺杂，是为了避免形成势垒)；基区很薄，可以看成是由两个背靠背的PN结构成。

双极型晶体管正常工作时分为四个工作区域：正向放大区、饱和区、反向工作区和截至区。通过在双极型晶体管的三个电极施加不同的电压，可以控制其工作在不同的工作区域。其作用是把微弱信号放大成幅度值较大的电信号，也用作无触点开关。

双极型晶体管也叫三极管，是半导体基本元器件之一，具有电流放大作用，是电子电路的核心元件。三极管是在一块半导体基片上制作两个相距很近的PN结，两个PN结把整块半导体分成三部分，中间部分是基区，两侧部分是发射区和集电区，排列方式有PNP和NPN两种。

对于NPN管，它是由2块N型半导体中间夹着一块P型半导体所组成，发射区与基区之间形成的PN结称为发射结，而集电区与基区形成的PN结称为集电结，三条引线分别称为发射极e (Emitter)、基极b (Base)和集电极c (Collector)。如图1所示。

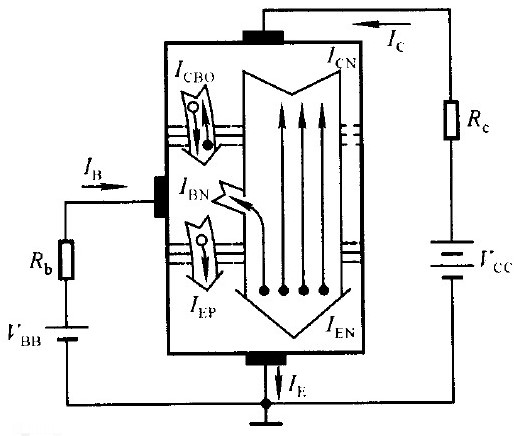

当b点电位高于e点电位零点几伏时，发射结处于正偏状态，而C点电位高于b点电位几伏时，集电结处于反偏状态，集电极电源Ec要高于基极电源Eb。

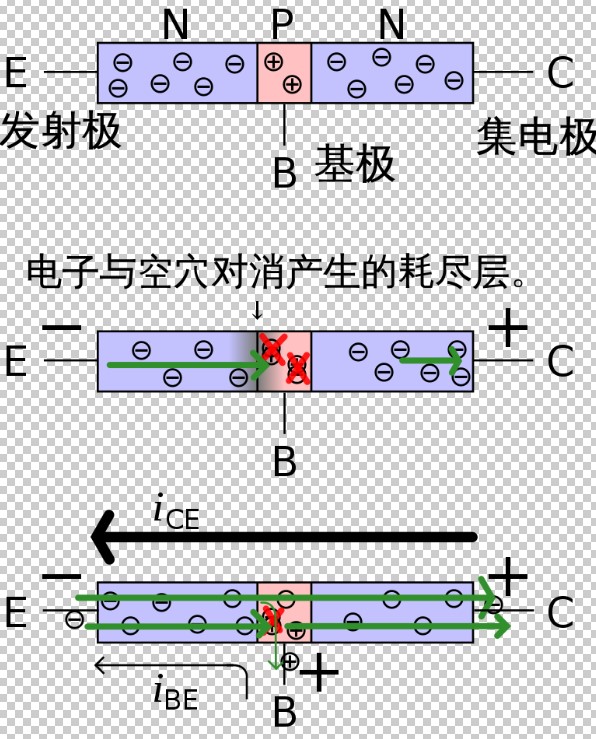

NPN型晶体管示意图
