三极管知识汇总

一、三极管的概念

三极管顾名思义具有三个电极。二极管是由一个PN结构成的，而三极管由两个PN结构成，共用的一个电极成为三极管的基极（用字母b表示）。其他的两个电极成为集电极（用字母c表示）和发射极（用字母e表示）。由于不同的组合方式，形成了一种是NPN型的三极管，另一种是PNP型的三极管。，是一种电流控制电流的半导体器件。其作用是把微弱信号放大成辐值较大的电信号， 也用作无触点开关。

三极管在中文含义里面只是对三个引脚的放大器件的统称，我们常说的三极管。

虽然都叫三极管，在英文里面的说法是千差万别的。电子三极管 Triode 这个是英汉字典里面“三极管”这个词汇的唯一英文翻译，这是和电子三极管最早出现有关系的，所以先入为主，也是真正意义上的三极管这个词最初所指的物品。

二、三极管的基本结构

1. 三极管结构

三极管的种类很多，按功率大小可分为大功率管和小功率管；按电路中的工作频率可分为高频管和低频管；按半导体材料不同可分为硅管和锗管；按结构不同可分为NPN管和PNP管。无论是NPN型还是PNP型都分为三个区，分别称为发射区、基区和集电区，由三个区各引出一个电极，分别称为发射极（E）、基极（B）和集电极（C），发射区和基区之间的PN结称为发射结，集电区和基区之间的PN结称为集电结。其结构和符号见下图1、图2所示，其中发射极箭头所示方向表示发射极电流的流向。

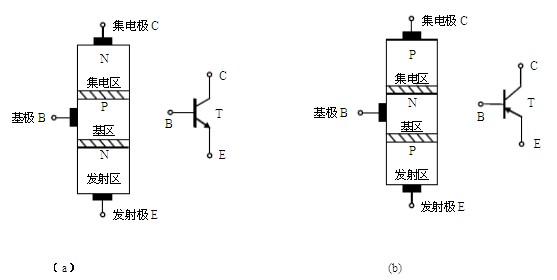

图1 两类三极管的结构示意图

2.三极管符号

中间横线是基极B,另一斜线是集电极C,箭头的是发射极E.

图2 三极管的符号示意图

三、三极管的原理

三极管分锗管和硅管两种，而每一种又有NPN和PNP两种结构形式，但使用最多的是硅NPN和锗PNP两种三极管，（其中，N表示在高纯度硅中加入磷，是指取代一些硅原子，在电压刺激下产生自由电子导电，而p是加入硼取代硅，产生大量空穴利于导电）。两者除了电源极性不同外，其工作原理都是相同的，下面仅介绍NPN硅管的电流放大原理。

对于NPN管，它是由2块N型半导体中间夹着一块P型半导体所组成，发射区与基区之间形成的PN结称为发射结，而集电区与基区形成的PN结称为集电结，三条引线分别称为发射极e、基极b和集电极c.

当b点电位高于e点电位零点几伏时，发射结处于正偏状态，而C点电位高于b点电位几伏时，集电结处于反偏状态，集电极电源Ec要高于基极电源Ebo.

在制造三极管时，有意识地使发射区的多数载流子浓度大于基区的，同时基区做得很薄，而且，要严格控制杂质含量，这样，一旦接通电源后，由于发射结正偏，发射区的多数载流子（电子）及基区的多数载流子（空穴）很容易地越过发射结互相向对方扩散，但因前者的浓度基大于后者，所以通过发射结的电流基本上是电子流，这股电子流称为发射极电流了。

由于基区很薄，加上集电结的反偏，注入基区的电子大部分越过集电结进入集电区而形成集电集电流Ic,只剩下很少（1-10%）的电子在基区的空穴进行复合，被复合掉的基区空穴由基极电源Eb重新补给，从而形成了基极电流Ibo.根据电流连续性原理得：

IE=IB+IC

这就是说，在基极补充一个很小的Ib,就可以在集电极上得到一个较大的Ic,这就是所谓电流放大作用，Ic与Ib是维持一定的比例关系，即：

β1=IC/IB

式中：β1--称为直流放大倍数，

集电极电流的变化量△Ic与基极电流的变化量△Ib之比为：　

　β=△Ic/△Ib

式中β--称为交流电流放大倍数，由于低频时β1和β的数值相差不大，所以有时为了方便起见，对两者不作严格区分，β值约为几十至一百多。
