三极管输入输出回路图文介绍

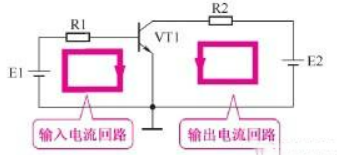

三极管3根引脚构成双口电路，3根引脚中有一根引脚共用。图1所示是三极管输入回路和输出回路示意图。

从电路图中可以看出，基极和发射极构成输入回路，输入回路中的电流回路是：E1正极→R1→VT1基极→VT1发射极→E1负极，构成回路。

从电路图中可以看出，集电极和发射极构成输出回路，输出回路中的电流回路是：E2正极→R2→VT1集电极→VT1发射极→E2负极，构成回路。

这是共发射极放大器的输入回路和输出回路，三极管3个电极中共用发射极。

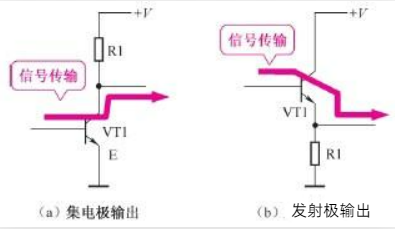

在分析三极管电路工作原理时，部分初学者会进入一个误区，就是什么分析都进行电流回路的分析，如分析三极管放大器信号传输过程时，也要分析三极管的输入电流回路和输出电流回路，这是错误的。在掌握了三极管输入电流回路和输出电流回路工作原理之后，不必再分析这个电流回路，可直接去分析信号的传输，如图2所示，该图可直接理解为信号从基极输入到三极管中，经过三极管放大后从其集电极或发射极输出。
