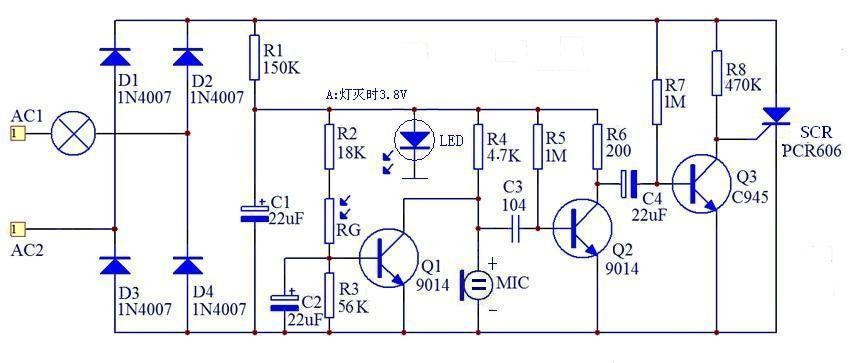

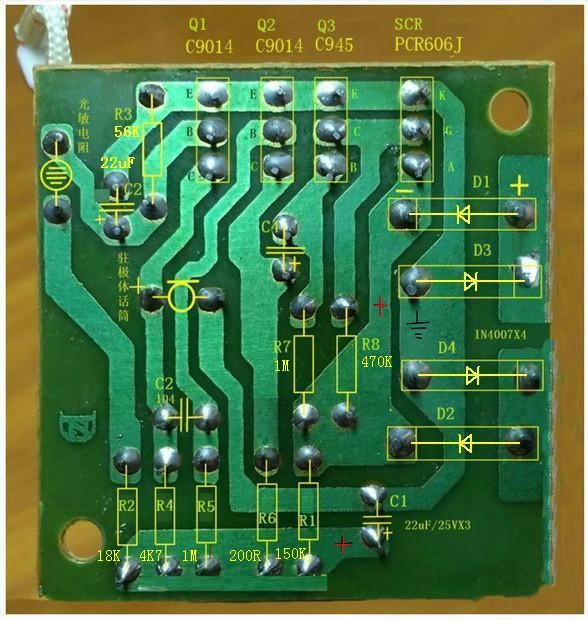

三极管声光控灯的原理电路图的解析

返回列表来源:壹芯微 发布日期 2021-03-19 浏览:-

三极管声光控灯的原理电路图的解析

电源经灯泡经整流后,先通过R1:1M电阻向Q2:C945基极注入电流,Q2:C945导通,导通后Q1:可控硅触发端(门极G)对地短路,可控硅关断。

另外,电源经R6:150K电阻向S9014放大电路提供静态工作电压,白天RG阻值很小,电源(电容)正极经R3:18K电阻经RG向Q4:S9014基极注入电流,Q4:S9014导通,MIC短路,声控不工作,夜晚RG阻值很大,几乎开路,Q4:S9014基极没有电流注入,Q4:S9014关断,电源通过R7:4.7K电阻向MIC供电,供电后,如MIC接收到声音,MIC输出音频电流通过0.1微法隔直电容输入Q3:S9014放大电路,放大后音频电流经过22微法隔直电流扰动Q2:C945驱动三极管,使原来饱和导通的Q2:C945出现关断(截止)现象,截止关断时,220v正极通过R2:470K电阻将电流注入可控硅触发极(门极G),可控硅触发后,整流桥短路,灯亮。三极管声光控灯的原理电路图的解析三极管声光控灯的原理电路图的解析
