三极管输出端的耦合电容介绍

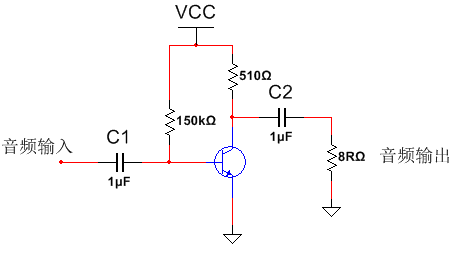

在刚接触三极管放大的时候，为什么三极管的输入和输出都要加一个耦合电容，现在电容那么贵，它们能省掉吗?电路图如下所示：

输入端的耦合电容主要是为了与前级进行直流隔离，这点今天不详细讨论。今天主要讨论集电极的输出耦合电容C2。

在现实中，我按上图所示接线，并从输入端加入一个音频信号，最后扬声器能够正常工作。这说明此时三极管能够对音频输入进行信号放大。

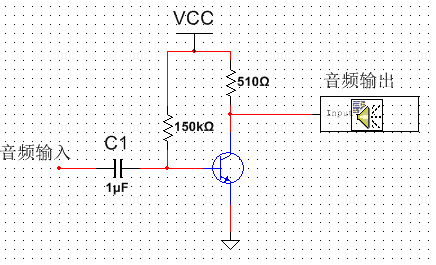

而当我们去掉C2之后，扬声器不能发声了。去掉C2的电路图如下所示：

但是从原理图上看，如把C2去掉，扬声器应该也能发声。因为三极管这时候已经将信号进行了放大，如果不加C2，加在扬声器上面的交流信号只不过是骑在了一个直流信号上面而已。

最后经过分析发现原因如下：

从扬声器的原理图可知道，扬声器能够发出声音，是靠纸盆的震动产生的。而纸盆震动的频率和幅度，由其中的音圈控制。音圈就是与电路连接的引脚，而音圈可以看成是一个电感。

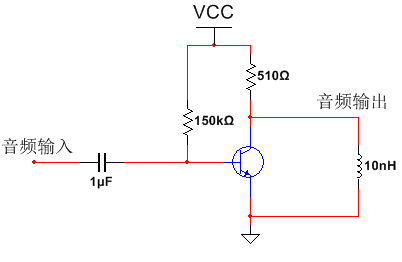

所以原理图中可以将扬声器转换为电感，如下图所示：

从以上电路中可以看到，当输出耦合电容C2被去掉之后，扬声器的音圈是直接接到GNG的，这便导致三极管的C、E极被短路，则三极管固然不能够进行放大。

当然，假如现在输出端接的不是扬声器，而是一个电阻性负载(电路如下图所示)。

如果此时同样把C2拿掉，那三极管的放大还能正常吗?

答案是肯定会影响的。

解释这个现象要引入一个概念——当三极管在进行信号放大时，可以将其假设为一个可调电阻。

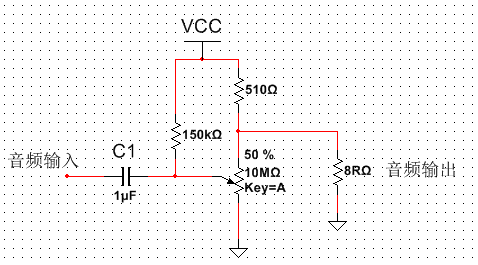

当把三极管当做一个可调电阻时，电路如下图所示：

根据上图，可以发现，加了电容C2和不加电容C2的区别是：有电容的时候，负载与三极管在直流的条件下不是“并联”关系;而当不加电容时，负载与三极管是“并联”关系。负载与三极管直接并联，必定会影响三极管的直流工作环境，所以三极管的放大同样会受到影响。

所以，在做三极管交流信号放大时，一般都要添加输出耦合电容(当然，有些环境是不用加的)。
