三极管偏置电路工作原理分析-固定式、分压式、集电极-基极负反馈式

返回列表来源:壹芯微 发布日期 2021-03-04 浏览:-

三极管偏置电路工作原理分析-固定式、分压式、集电极-基极负反馈式

三极管集电极与发射极之间的直流电压供给电路变化不多,但是基极直流电压供给电路表换比较丰富,所以分析三极管各电极直流电压供给电路,主要是进行基级电压供给电路的分析,这一电路称为基极偏置电路,简称偏置电路。

三极管积极静态偏置电路的作用

偏置电路的作用是给三极管提供基极直流电流,这一电流又称基极静态偏置电流。

只有当三极管工作在放大状态时,才给三极管提供静态偏置电流,而这里电流是保证三极管工作在放大状态的必要条件,静态电流不正常,三极管放大信号的工作就一定不正常。

静态工作电流就是没有信号输入放大管时三极管的直流工作电流,这一电流由放大器电路中的直流电源电路提供。

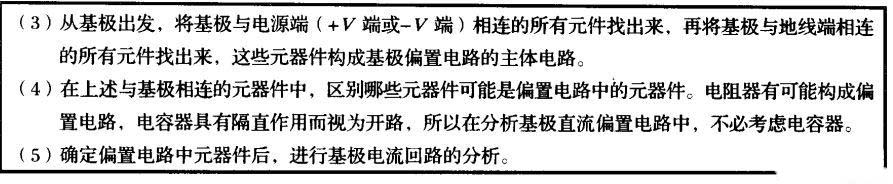

三极管基极偏置电路分析方法

三极管偏置电路工作原理

三极管偏置电路工作原理

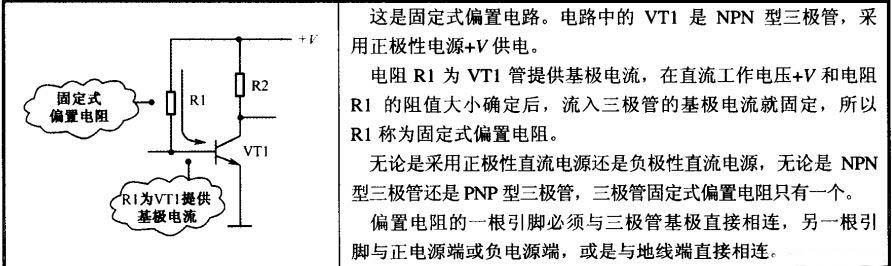

三极管固定式偏置电路

三极管偏置电路工作原理

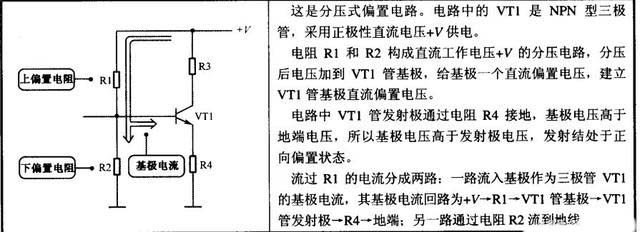

三极管分压式偏置电路

在分压式偏置电路中,R1称为上偏置电阻,R2为下偏置电阻,虽然基级电流通过上偏置电阻R1构成回路,但是R1,R2分压后的电压决定了VT1管基级电压的大小,也就是决定了基极电流的大小,所以R1,R2同时决定了VT1管基极电流大小。

无论是NPN型还是PNP行三极管,无论是采用正电源还是负电源,一般情况下偏置电路由两个电阻组成。

在两个偏置电阻中,一只电阻直接构成了基极电流的回路,分析电路时识别出那只电阻通过基极电流,因为当这只电阻开路后三极管就没有基极电流,而另一只电阻开路后只会使基极电流更大。

三极管偏置电路工作原理

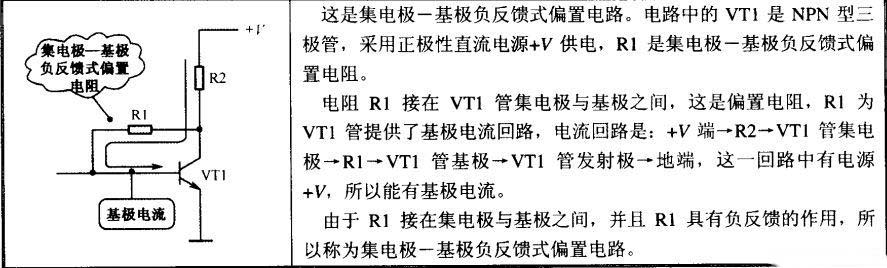

三极管集电极-基极负反馈式偏置电路

集电极-基极负反馈式偏置电路有明显的特征:偏置电阻接在三极管集电极与基极之间。这一偏置电路中的偏置电阻阻值较大,通常在100千欧左右。

三极管偏置电路工作原理
