三极管逆变器电路分析

下面介绍一种简单实用的三极管逆变器电路图：

电路特点介绍：

这是一个家用逆变器，其输出功率可以达到150W。电路设计频率在300HZ左右，逆变器变压器体积小、重量轻等，广泛应用于家庭照明、电子镇流器的日光灯，开关电源的家用电器。

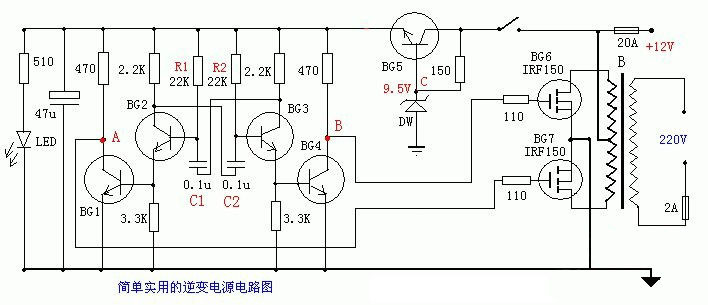

三极管逆变器电路图

电容器 C1、C2用涤纶电容，三极管 BG1-BG5可以用9013：40V 0.1A 0.5W，BG6-BG7可以用场效应管IRF150：100V 40A 150W 0.055 欧姆。变压器B的绕制请参考 逆变器的设计计算方法，业余条件下的调试；先不接功率管，测 A点、B点对地的电压，R1或R2使A、B两个点的电压要，这样才能输出的方波对称，静态电流也最少。安装时要注意下列事项：BG6、BG7的焊接，用接地的电烙铁或切断电源后再焊接。大电流要用直径2.5MM的粗导线连接，并且连线尽量短，电瓶电压12V、容量12AH。功率管要加适当的散热片，例如用100*100*3MM铝板散热。你要功率，同型号的功率管并联使用，相应地变压器的功率
