半导体三极管也称为晶体三极管，可以说它是电子电路中最重要的器件。它最主要的功能是电流放大和开关作用。

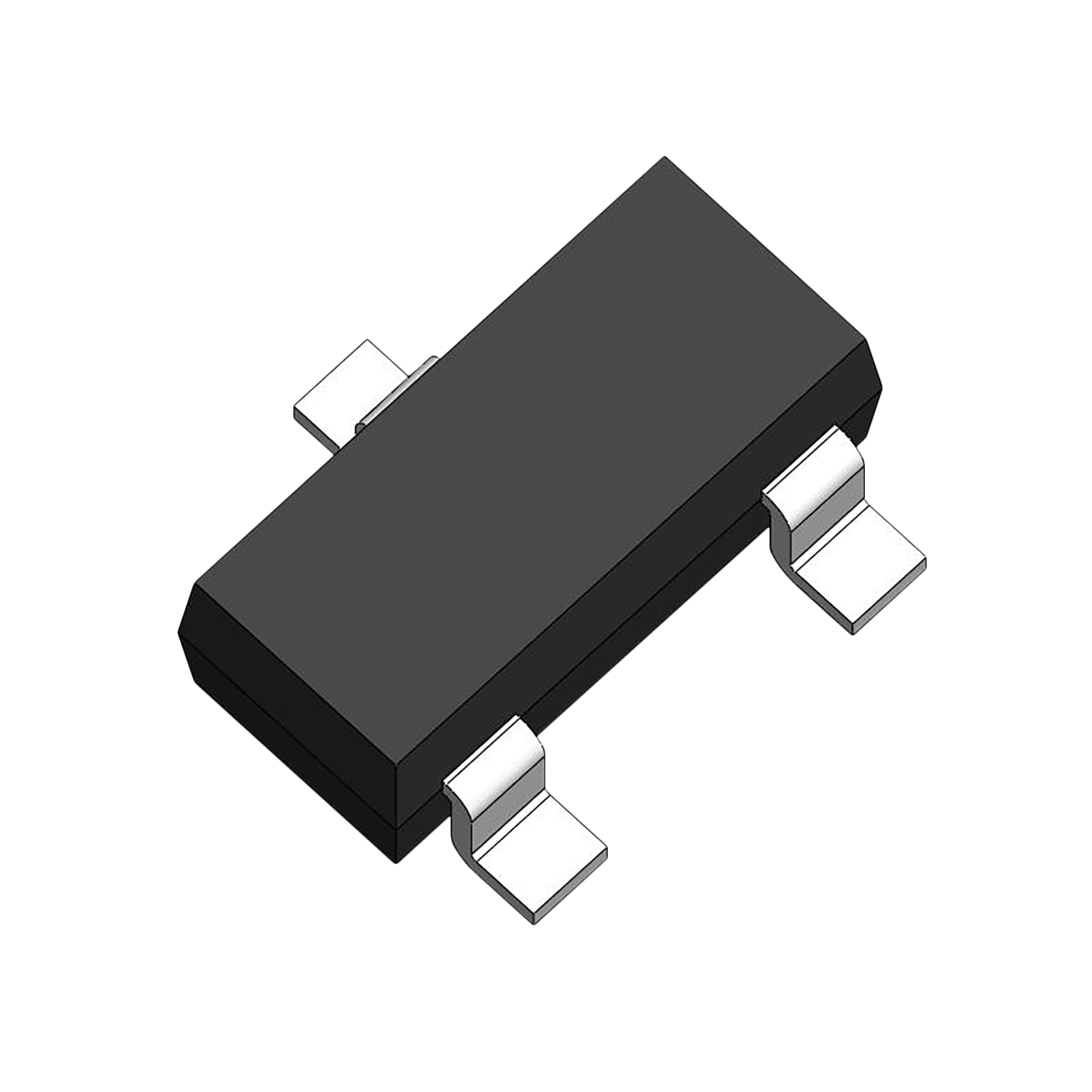

三极管顾名思义具有三个电极。二极管是由一个PN结构成的，而三极管由两个PN结构成，共用的一个电极成为三极管的基极（用字母b表示）。其他的两个电极成为集电极（用字母c表示）和发射极（用字母e表示）。由于不同的组合方式，形成了一种是NPN型的三极管，另一种是PNP型的三极管。

常用的三极管有90××系列，包括低频小功率硅管9013（NPN）、9012（PNP），低噪声管9014（NPN），高频小功率管9018（NPN）等。它们的型号一般都标在塑壳上，而样子都一样，都是TO-92标准封装。在老式的电子产品中还能见到3DG6（低频小功率硅管）、3AX31（低频小功率锗管）等，它们的型号也都印在金属的外壳上。我国生产的晶体管有一套命名规则，

第一部分的3表示为三极管。第二部分表示器件的材料和结构，A： PNP型锗材料 B： NPN型锗材料 C： PNP型硅材料 D： NPN型硅材料第三部分表示功能，U：光电管 K：开关管 X：低频小功率管 G：高频小功率管 D：低频大功率管 A：高频大功率管。另外，3DJ型为场效应管，BT打头的表示半导体特殊元件。

三极管最基本的作用是放大作用，它可以把微弱的电信号变成一定强度的信号，当然这种转换仍然遵循能量守恒，它只是把电源的能量转换成信号的能量罢了。三极管有一个重要参数就是电流放大系数β。当三极管的基极上加一个微小的电流时，在集电极上可以得到一个是注入电流β倍的电流，即集电极电流。集电极电流随基极电流的变化而变化，并且基极电流很小的变化可以引起集电极电流很大的变化，这就是三极管的放大作用。

三极管还可以作电子开关，配合其它元件还可以构成振荡器。
