三极管结构与分类结构详解
晶体三极管又称半导体三极管,简称晶体管或三极管。在三极管内,有两种载流子:电子与空穴,它们同时参与导电,故晶体三极管又称为双极型晶体三极管,简记为BJT(英文Bipo1ar Junction Transistor的缩写)。它的基本功能是具有电流放大作用。
一、结构

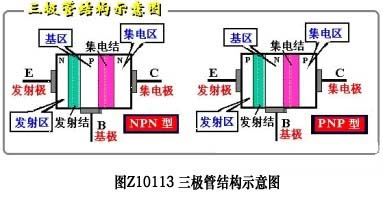

图Z0113和图Z0114 给出了NPN和PNP型两类三极管的结构示意图和表示符号。它有两个PN结(分别称为发射结和集电结),三个区(分别称为发射区、基区和集电区),从三个区域引出三个电极(分别称为发射极e、基极b和集电极c)。发射极的箭头方向代表发射结正向导通时的电流的实际流向。
为了保证三极管具有良好的电流放大作用,在制造三极管的工艺过程中,必须作到:
① 使发射区的掺杂浓度最高,以有效地发射载流子;
② 使基区掺杂浓度最小,且区最薄,以有效地传输载流子;
③ 使集电区面积最大,且掺杂浓度小于发射区,以有效地收集载流子。
二、分类
在实际应用中,从不同的角度对三极管可有不同的分类方法。
按材料分,有硅管和锗管;
按结构分,有NPN型管和PNP型管;
按工作频率分,有高频管和低频管;
按制造工艺分,有合金管和平面管;
按功率分,有中、小功率管和大功率管等等。
