三极管放大电路原理详解

返回列表来源:壹芯微 发布日期 2023-04-22 浏览:-

三极管放大电路原理详解

三极管放大电路原理

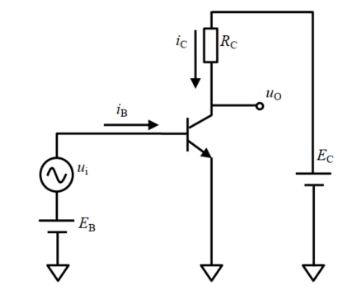

搭建一个三极管放大电路,实现一个微小正弦波的放大电路,如下图。

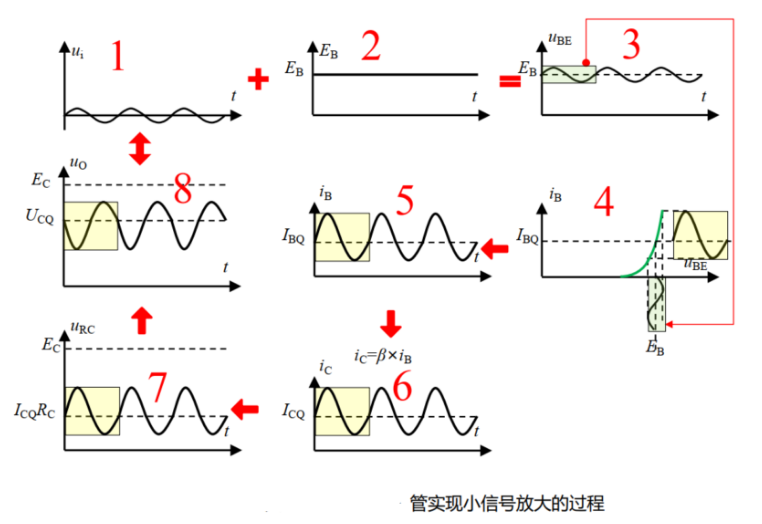

当基极产生一个电流波形,基极电流Ib,当Ib被放大β倍,形成Ic,Rc的电压为Uc=Rc*Ic,Uo电压为Ec-Uc的电势差。具体见下图:

如果Ibq,Icq发生偏移,会导致波形上下移,故设计时要考虑Ec-IcRc>βIbRc,否则就会变成半波。

什么是耦合

耦合英文为coupling,在电子领域,耦合含义是两组或者两组以上的电子学系统通过合适的方法实现信息或能量的传递。如下图静态电路,就是通过输入信号传递到电路中,改变电流同时电压发生变化-这就是输入耦合。

阻容耦合

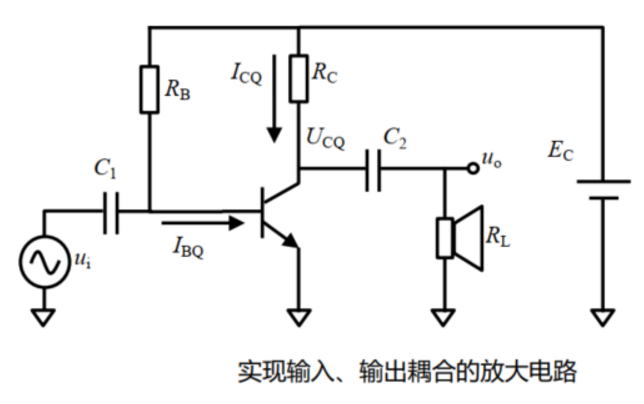

阻容耦合顾名思义,通过电阻电容的耦合实现放大,如下图该电路全称为“NPN管组成的阻容耦合共射极单极放大电路”。工作原理:在输入信号为0的静态,C1内含大量电荷,三级管处于静态。当Ui开始输入正弦波,C1左侧电位上升,会导致C1右侧电位跟着上升Ube也跟着上升,Ib变大,输入信号就被成功引入到晶体管的基极。反之Ib变小,也就是通过频率来调整Ucq的电压。这种方法叫阻容耦合。
