三极管电路的反馈类型判断方法

返回列表来源:壹芯微 发布日期 2023-02-22 浏览:-

下面给出一种常用的判断方法:

一:电压反馈还是电流反馈

若输出端的反馈取样点跟输出电压u0的正极在同一点的话就是电压反馈,不在同一点的话就是电流反馈。

二:串联反馈还是并联反馈

在输入端,如果反馈信号和输入信号ui的正极接在同一输入端就是并联反馈,否则就是串联反馈。

三:正反馈还是负反馈

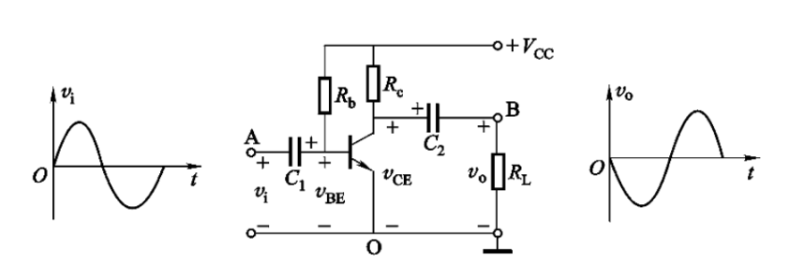

判断正负反馈是根据信号的瞬时相位来进行判断的,反馈回路两端的电压极性同相为正,反相为负。图1表示基极电压相位和集电极反相,和发射极相同。

图1

下面各举一例加以说明

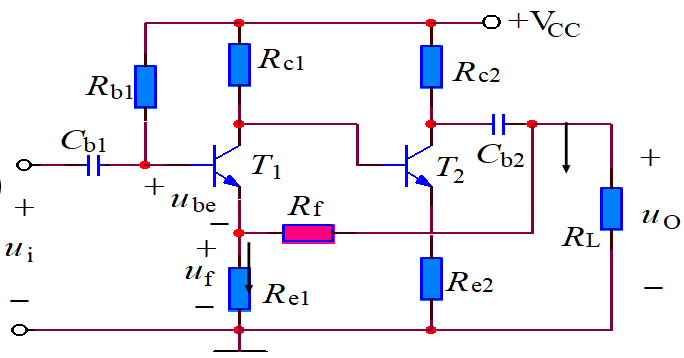

一:电压串联负反馈

图2

1:反馈支路Rf的右端直接连接在Uo的正极,所以是电压反馈。

2:反馈支路Rf的左端没有与Ui的正极相连,所以是串联反馈。

3:对于反馈电阻Re1,按照图1的规则,假设Ui的瞬时极性其上端为正,则Re1的上端为正,下端为负(接地),所以为负反馈。

二:电压并联负反馈

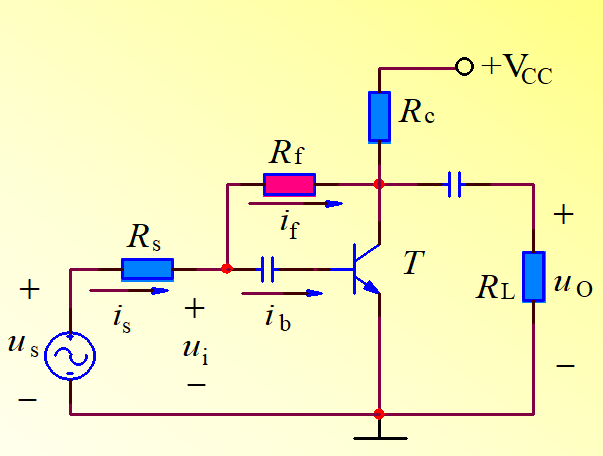

图3

1:反馈电阻Rf的右端直接连接在Uo的正极,所以是电压反馈。

2:反馈电阻Rf的左端直接与Ui的正极相连,所以是并联反馈。

3:按照图1的规则,Rf两端的电压极性相反(基极与集电极),所以为负反馈。

三:电流并联负反馈

图4

1:反馈电阻Rf的右端没有连接在Uo的正极,所以是电流反馈。

2:反馈电阻Rf的左端直接与Ui的正极相连,所以是并联反馈。

3:按照图1的规则,Rf两端的电压极性相反,所以为负反馈。

四:电流串联负反馈

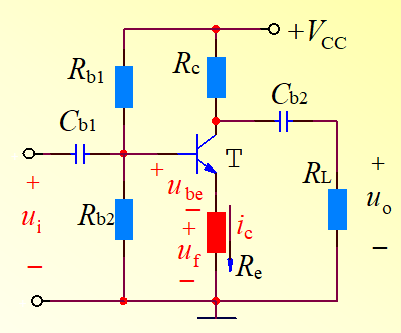

图5

1:反馈电阻Re的上端没有连接在Uo的正极,所以是电流反馈。

2:反馈电阻Rf的上端也没有直接与Ui的正极相连,所以是串联反馈。

3:Rf两端的电压极性相反(下端接地),所以为负反馈。
