三极管的基础理论结束

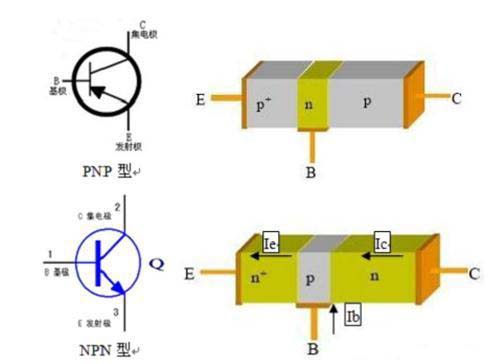

1、三极管按电极分,两种类型:
二、基础概念:
1、字母表示:基极b,集电极c,发射极e。基极电压Ub、基极电位Vb、基极电流Ib;其他两极类比Uc、Ue、Vc、Ve、Ic、Ie。(电压U是电位V之差)
2、正偏:类比二极管,电流方向由P到N。也就是,阳极P的电位高于N的电位。
反偏:电流由N到P,N电位高于P。
3、NPN管:Ib控制C到E电流Ic,放大状态时一般C极电位最高:Vc>Vb>Ve
PNP管:Ib控制E到C电流Ic,放大状态时一般C极电位最低:Vc<><>
4、发射结:发射区e和基区b之间的pn结。
集电结:类比以上。
三、三种工作状态:
1、放大状态:发射结正偏,极电结反偏。即,NPN管:Uc>Ub>Ue.PNP管:Ue>Ub>Uc。Ube此时在0.5到0.7v的微小变化,都会使Ib大变,从而使Ic大变(Ic=β*Ib,线性比例)。此时可以测量电压来知道处于放大状态:例如放大状态NPN硅管,电压Ube=0.5到0.7v,0.7v<><>
2、饱和状态:发射结、集电结都正偏。也即,NPN管:Ub>Ue,Ub>Uc.PNP管:Ue>Ub,Uc>Ub。放大状态下特征:三极管电流Ib、Ic都很大,管压降Uce很小,约等于0。这时,三极管内阻Rce极小,c到e极相当于短路,可以看做一根导线,但是也不完全是,因为还有些微压降(硅管0.3v,锗管0.1v)。此时,Ic大小与Uce无关,仅由Ib决定,Uce接近0v。Ib不论怎么变,Ic都不变,处于最大值。例如,NPN硅管饱和时,Ube=0.7v,Uce=0.3v。
3、截止状态:发射结、集电结都反偏。此时,三极管电流Ib、Ic都约等于0,管压降Uce很大,内阻Rce很大,可以看做ce间开路。例如,NPN管截止时,0≤Ube<>
PNP则电压同以上NPN正负相反。
判断工作中处于何种状态,只需测量以上电压值即可。例如测得0≤Ube<>
