一、三极管的定义

三极管一种控制电流的半导体器件(也称半导体三极管、双极型三极管、晶体三极管)。其属于半导体主动元件中的分立器件，能以基极电流微小的变化量来控制集电极电流较大的变化量。三极管是在一块半导体基片上制作两个相距很近的PN结，两个PN结把整块半导体分成三部分，中间部分是基区，两侧部分是发射区和集电区，排列方式有PNP和NPN两种。

二、三极管的结构

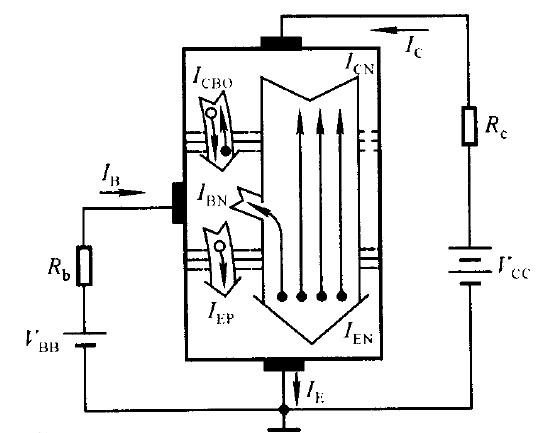

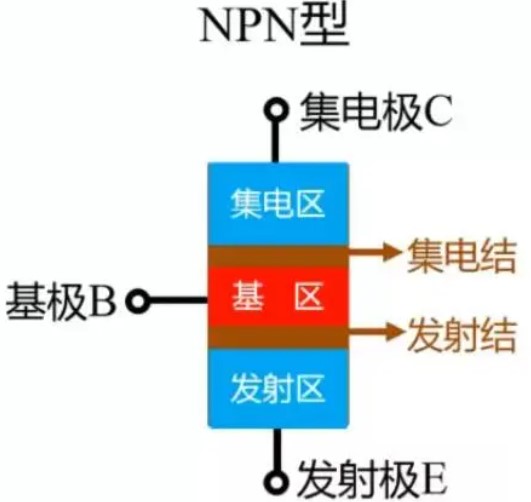

以NPN型为例，三极管的结构特点可以概括为三极、三区、两结。从三片半导体各引出一个引脚，就是三极，中间为基极B，两边分别为集电极C和发射极。

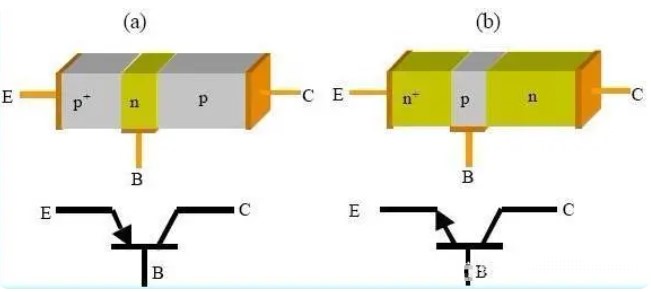

对于NPN管，它是由2块N型半导体中间夹着一块P型半导体所组成，发射区与基区之间形成的PN结称为发射结，而集电区与基区形成的PN结称为集电结，三条引线分别称为发射极e (Emitter)、基极b (Base)和集电极c (Collector)。

三、三极管的检测方法

用万用表R×100或RX1k挡测量。对于NPN型管，将黑表笔接基极，红表笔分别接集电极和发射极，测两个PN结正向电阻值应为几百欧或几千欧。然后将表笔对调，测两个PN结反向电阻值，应为几十欧或几百千欧以上。再测集电极和发射极之间的电阻值，表笔对调再测一次，两次阻值都应在几十干欧以上，这样的三极管是好的。

对于PNP型三极管，检测方法与上述基本相同，但应将红表笔接基极。在测量过程中如果发现PN结正反向电阻为无穷大，则说明管子内部断路;如PN结反向电阻为零或集电极与发射极之间电阻为零，说明三极管击穿或短路;如PN结正反向电阻相差不大，集电极与发射极之间电阻很小，说明三极管已损坏。
