三极管BE端并联电阻的作用介绍

三极管又分NPN型三极管和PNP型三极管。

常用NPN三极管为3904，PNP三极管为3906。

NPN:

NPN三极管的基极为高电平时三极管导通。

PNP:

PNP三极管的基极为低电平时三极管导通。

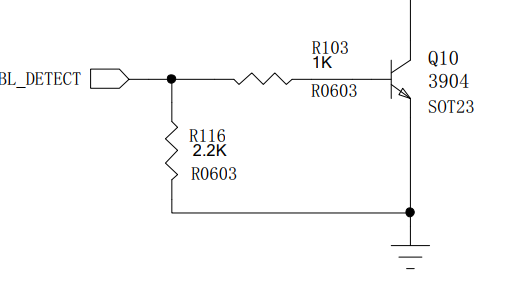

三极管BE端并联电阻的作用：

三极管B-E间电阻不是限流更不是分压，但截止则是相对的，因为 b-e间有漏电流，而且，作为单片机的I/O口，其“0”状态也不完全是“0V”的(对地有一个MOS管的压降)，这就有可能导致输出三极管截止不良(关不断)，通过B-E间并一电阻可以让B极电压等与E级电压，从而让三极管可靠地截止，提高可靠性。
