色环电阻识别的技巧

电阻器颜色编码使用彩色波段轻松识别色环电阻器的电阻值及其百分比容差

存在许多不同类型的电阻器，其可用于电气和电子电路中以控制电流或以许多不同方式产生电压降。但为了做到这一点，实际电阻需要具有某种形式的“电阻”或“电阻”值。电阻器有多种不同的电阻值可供选择，从欧姆（Ω）到数百万欧姆的分数。

显然，拥有每个可能值的电阻是不切实际的，例如1Ω，2Ω，3Ω，4Ω等，因为需要存在数十万甚至数千万个不同的电阻来覆盖所有电阻。可能的价值观相反，电阻器被制造成所谓的“优选值”，其电阻值以彩色墨水印刷在它们的主体上。

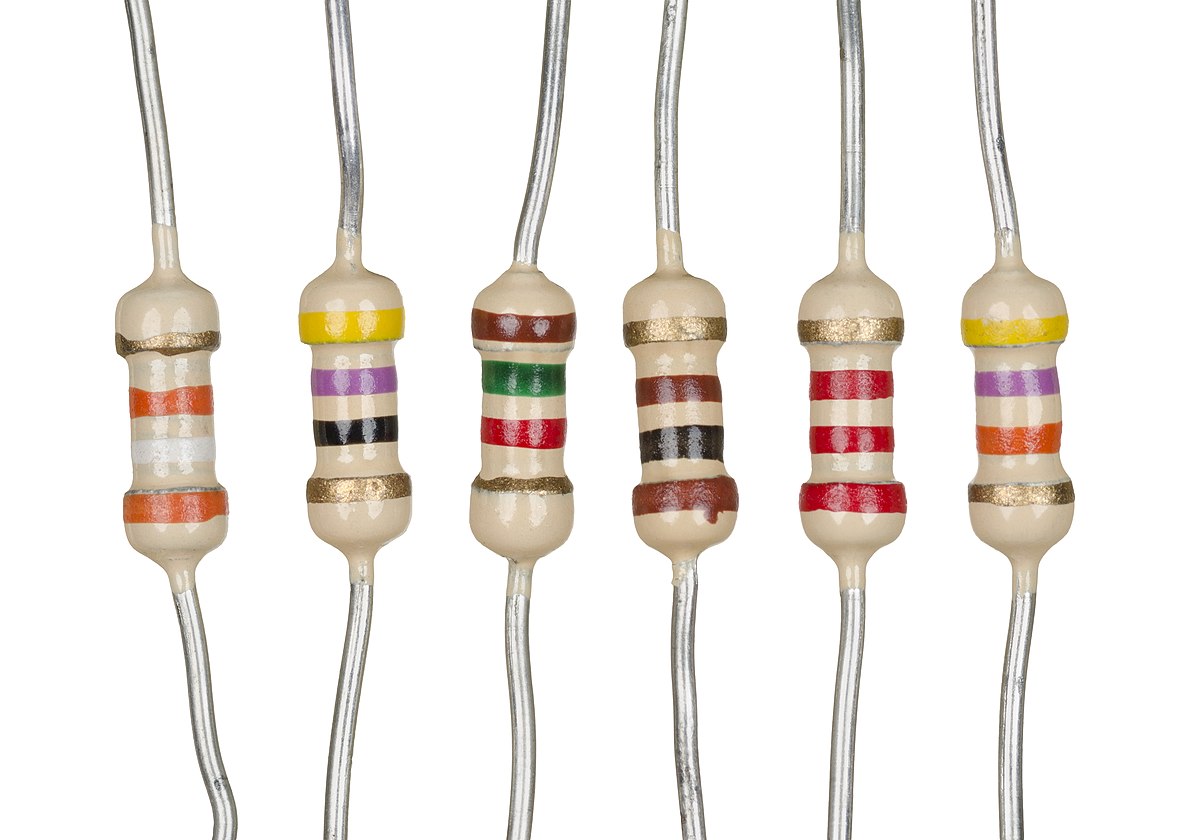

4波段色环电阻器图

色环电阻的识别方法概述

当电阻器主体足够大以读取印刷品时，电阻值，容差和瓦特额定值通常作为数字或字母印刷到电阻器的主体上，例如大功率电阻器。但是当电阻很小，例如1/4瓦碳或薄膜类型时，这些规格必须以其他方式显示，因为印刷太小而无法读取。

因此，为了克服这个问题，小型电阻器使用彩色涂层带来表示它们的电阻值和它们的容差，电阻器的物理尺寸表示其额定功率。这些彩色涂漆带产生一种识别系统，通常称为电阻器颜色代码。

多年前开发了一种国际公认的电阻色码方案，作为识别色环电阻欧姆值的简单快速方法，无论其大小或条件如何。它由一组单独的彩色环或频带组成，按频谱顺序表示电阻值的每个数字。

色环电阻器颜色代码标记始终从左到右一次读取一个带，宽度公差带朝向右侧，表示其公差。通过将第一个带的颜色与下面的颜色图表的数字列中的相关数字相匹配，识别出第一个数字，并且这代表电阻值的第一个数字。

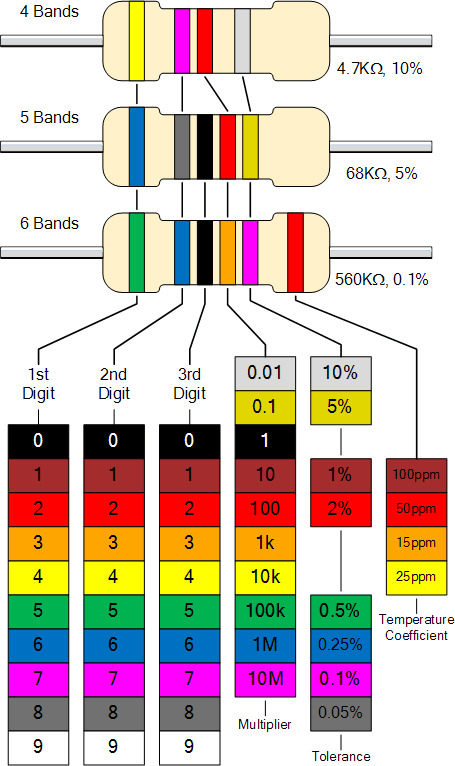

同样，通过将第二个波段的颜色与其颜色图表的数字列中的相关数字相匹配，我们得到电阻值的第二个数字，依此类推。然后从左到右读取电阻器颜色代码，如下图所示：

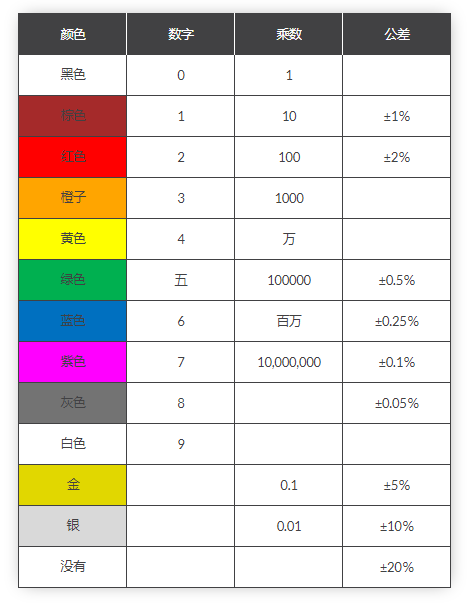

标准电阻器颜色代码表

电阻器颜色代码表

电阻颜色代码表

色环电阻的识别方法——计算电阻值

该电阻器颜色代码系统是一切都很好，但我们需要了解如何才能得到电阻的正确值应用它。“左手”或最重要的彩色波段是最接近连接引线的波段，颜色编码波段从左到右读取如下：

数字，数字，乘数=颜色，颜色X 10 颜色 在欧姆（Ω）

例如，色环电阻器具有以下彩色标记；

黄色 紫 红色 = 4 7 2 = 4 7 X 10 2 =4700Ω或4K7欧姆。

第四和第五频带用于确定电阻器的百分比容差。电阻器容差是电阻器与指定电阻值变化的量度，是制造过程的结果，表示为其“标称”值或优选值的百分比。

薄膜电阻器的典型电阻器容差范围为1％至10％，而碳电阻器的容差高达20％。公差低于2％的电阻称为精密电阻，公差电阻或更低的公差电阻更贵。

大多数五个带电阻是精密电阻，容差为1％或2％，而大多数四个带电阻的容差分别为5％，10％和20％。用于表示色环电阻器容差额定值的颜色代码如下：

棕色 = 1％，红色 = 2％，黄金 = 5％，银色 = 10％

如果电阻没有第四个公差带，则默认公差为20％。

通过使用在短语中具有单独单词的助记符或短语来代表代码中的每个十+两种颜色，有时更容易记住电阻器颜色代码。然而，这些说法通常非常粗糙，但对于记住电阻器颜色从来没那么有效。

还有一个额外的方法，就是下载并使用我们方便的DIY电阻颜色代码计算器作为一个免费和方便的参考指南，以帮助计算出这些电阻颜色代码。

色环电阻的识别——英国标准（BS 1852）规范

通常在较大功率电阻器上，不需要电阻器颜色代码系统，因为电阻值，容差，甚至功率（瓦特）额定值都印刷在电阻器的实际主体上，而不是使用电阻器颜色代码系统。因为很容易“误读”小数点或逗号的位置，尤其是当组件变色或变脏时。开发了一种用于写入和打印单个电阻的电阻值的更容易的系统。

该系统符合英国标准BS 1852标准及其替代BS EN 60062编码方法，小数点位置被后缀字母“K”替换为千或千欧，字母“M”代表数百万或兆欧它表示乘数值，其中字母“R”用于乘数等于或小于1的情况下，这些字母后面的任何数字表示它等于小数点。

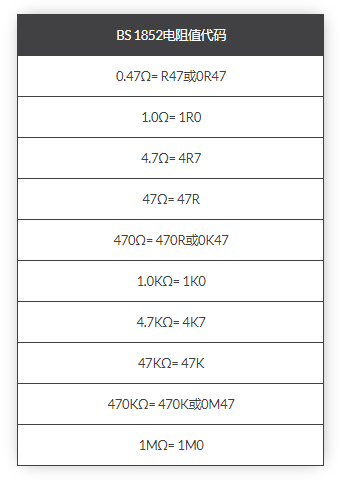

BS 1852用于电阻器的字母编码

BS 1852电阻值代码图

有时取决于制造商，在写入的电阻值之后还有一个附加字母表示电阻器容差值，例如4k7 J，这些后缀字母给出如下：

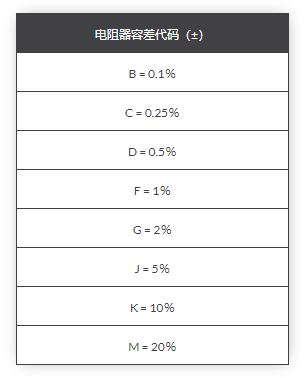

色环电阻器的容差代码

电阻器容差代码图

此外，在读取这些书面代码时，请注意不要将千欧的电阻字母k与10％容差的公差字母K或兆欧姆的电阻字母M混淆，公差字母M表示20％容差。

电阻容差，E系列和首选值

希望到现在为止我们知道电阻器具有各种尺寸和电阻值，但是要有一个电阻器可用于每个可能的电阻值，如果不是数百万个单独的电阻器，则需要存在数十万个电阻器。相反，电阻器通常被称为优选值。

而不是从1Ω及以上的电阻的顺序值，某些电阻值存在于某些容限内。电阻器的容差是其实际值与所需值之间的最大差值，通常表示为正负百分比值。例如，1kΩ±20％容差电阻可能具有以下最大和最小电阻值：

最大电阻值

1kΩ或1000Ω+ 20％=1,200Ω

最小电阻值

1kΩ或1000Ω - 20％=800Ω

然后使用上面的示例，1kΩ±20％容差电阻的最大值可能为1200Ω，最小值为800Ω，导致差值为400Ω！对于相同值的电阻器。

在大多数电气或电子电路中，同一电阻器的大20％容差通常不是问题，但是当为滤波器，振荡器或放大器等高精度电路指定紧公差电阻时，则需要使用正确的容差电阻因为20％容差电阻通常不能用于替代2％或甚至1％的容差类型。

五和六频带电阻器颜色代码更常见于高精度1％和2％薄膜类型，而普通花园种类5％和10％通用类型倾向于使用四频带电阻器颜色代码。电阻器具有一系列公差，但最常见的两种是E12和E24系列。

在E12系列有每十年12的电阻值，（表示的10的倍数十年，即10，100，1000等），而E24系列有每十年和24个值E96系列每十年96个值。现在可提供高精度的E192系列，其公差低至±0.1％，每十年可提供192个独立的电阻值。

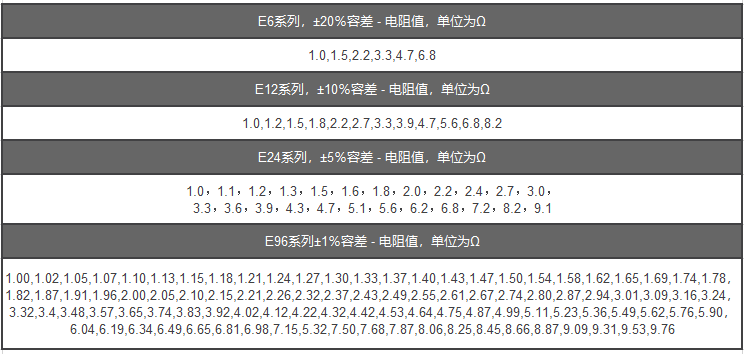

电阻容差和E系列表

然后，通过使用适当的E系列值来确定电阻所需的百分比容差，为其添加倍增系数，可以找到该系列中的任何欧姆电阻值。例如，采用E-12串联电阻，10％容差，优选值为3.3，则该范围的电阻值为：

值x乘数=阻力

3.3 x 1 =3.3Ω

3.3 x 10 =33Ω

3.3 x 100 =330Ω

3.3 x 1,000 =3.3kΩ

3.3 x 10,000 =33kΩ

3.3 x 100,000 =330kΩ

3.3 x 1,000,000 =3.3MΩ

这些首选值背后的数学基础来自所使用的实际序列的平方根值。例如，对于E6 20％系列有六个单独的电阻器或步骤（1.0至6.8），并给定为十（第六根6√ 10），因此对于E12 10％系列有十二个单独的电阻或步骤（1.0至8.2），因此被给出为十（第十二根12√ 10）等为剩余的E系列值。

上面所示的优选值公差系列的制造符合英国标准BS 2488，并且选择的电阻值范围使得在最大或最小容差下，任何一个电阻器与其相邻值重叠。例如，采用E24系列电阻，容差为5％。它的相邻电阻值分别为47和51Ω。

47Ω+ 5％=49.35Ω，51Ω - 5％=48.45Ω，重叠仅为0.9Ω。

表面贴装电阻器

smd贴片电阻图

表面贴装电阻器或SMD电阻器是非常小的矩形金属氧化物薄膜电阻器，设计用于直接焊接到电路板的表面上，因此它们的名称。表面安装电阻器通常具有陶瓷基体，在该陶瓷基体上沉积有厚的金属氧化物电阻层。

通过增加所用的沉积薄膜的所需厚度，长度或类型来控制电阻器的电阻值，并且可以产生低至0.1％的高精度低容差电阻器。它们还在主体的任一端具有金属端子或帽，这允许它们直接焊接到印刷电路板上。

表面贴装电阻器采用3位或4位数字代码印刷，类似于更常见的轴向电阻器上使用的数字代码，表示其电阻值。标准SMD电阻标有三位代码，其中前两位代表电阻值的前两位数，第三位是乘数，x1，x10，x100等。例如：

“103”= 10×1,000欧姆= 10千欧

“392”= 39×100欧姆= 3.9千欧

“563”= 56×1,000欧姆= 56千欧

“105”= 10×100,000欧姆= 1兆欧

值小于100Ω的表面贴装电阻通常写为：“390”，“470”，“560”，最后的零表示10 x o乘数，相当于1.例如：

“390”= 39×1Ω=39Ω或39RΩ

“470”= 47×1Ω=47Ω或47RΩ

低于10的电阻值具有字母“ R ”以表示小数点的位置，如先前在BS1852形式中所见，因此4R7 =4.7Ω。

具有“000”或“0000”标记的表面贴装电阻是零欧姆（0Ω）电阻或换言之短路，因为这些元件的电阻为零。

然后我们看到色环电阻器颜色代码系统用于识别电阻器的电阻值。不要忘记下载并使用我们方便的DIY电阻颜色代码轮作为免费和方便的参考指南，以帮助计算出这些色环电阻颜色代码。
