色环电阻如何计算-色环电阻的计算方法和要点

色环电阻分为四色环和五色环，先说四色环。

黑0 棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 金、银表示误差

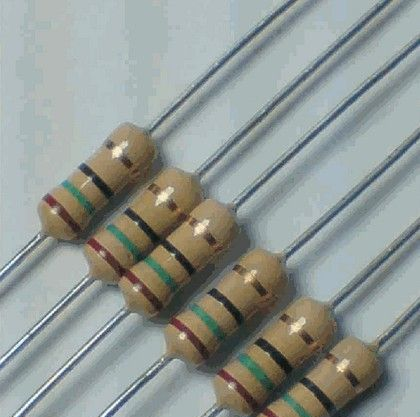

色环电阻计算

色环电阻计算公式

对于4色环电阻，其阻值计算方法位：阻值=(第1色环数值*10+第2色环数值)*第3位色环代表之所乘数

对于5色环电阻，其阻值计算方法位：阻值=(第1色环数值*100+第2色环数值*10+第3位色环数值)*第4位色环代表之所乘数

1、颜色代表阻值的意义：黑-0、棕-1、红-2、橙-3、黄-4、绿-5、蓝-6、紫-7、灰-8、白-9

2、颜色代表乘数的意义：黑-1、棕-10、红-100、橙-1000、黄-10000、绿-100000、蓝-1000000、紫-10000000、灰-100000000、白-1000000000、金-0.1、银-0.01

3、四色环电阻颜色代表误差的意义：金-±5%、银-±10%

4、五色环电阻颜色代表误差的意义：棕-±1%、红-±2%、绿-±0.5%、蓝-±0.25%、紫-±0.10%、灰-±0.05%

电阻上面用了四道色环或者五道色环或者六道色环来表示电阻值 。可以从任意角度一次性的读取代表电阻值的颜色信息。

下面介绍掌握色环电阻计算方法的几个要点：

(1)熟记第一、二环每种颜色所代表的数。可这样记忆：棕1，红2，橙3，黄4，绿5，蓝6，紫7，灰8，白9，黑0。这样连起来读，多复诵几遍便可记住。记准记牢第三环颜色所代表的阻值范围，这一点是快识的关键。具体是：金色：几点几Q黑色：几十几Q棕色：几百几十Q红色：几点几kQ橙色：几十几k2黄色：几百几十k2绿色：几点几MQ蓝色：几十几MQ。

(2)从数量级来看，在体上可把它们划分为三个大的等级，即：金、黑、棕色是欧姆级的;红橙V、黄色是千欧级的;绿、蓝色则是兆欧级的。这样划分一下是为了便于记忆。

(3)当第二环是黑色时，第三环颜色所代表的则是整数，即几，几十，几百kQ等，这是读数时的特殊情况，要注意。例如第三环是红色，则其阻值即是整几k的。

(4)记住第四环颜色所代表的误差，即：金色为5%;银色为10%;无色为20%。

四色环电阻计算：棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 黑0 金、银表示误差(金色为5%误差，银色为10%误差)

各色环表示意义如下：第一条色环：阻值的第一位数字;第二条色环：阻值的第二位数字;第三条色环：10的幂数;第四条色环：误差表示。

例如：电阻色环：棕绿红金，第一位 1;第二位 5;第三位 10 的幂为2 (即100);误差为5%;即阻值为：15 &TImes; 100 = 1500欧 = 1.5千欧 = 1.5K

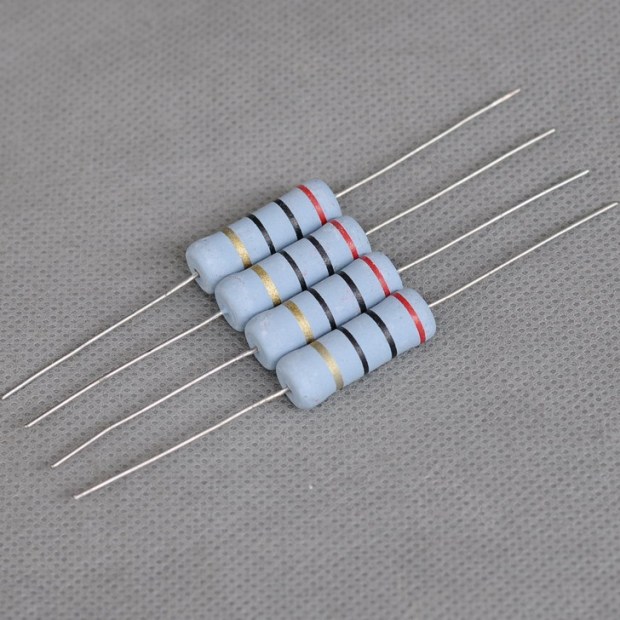

色环电阻计算

色环电阻计算注意事项

色环的第一位与末位不要弄反。

颜色千万不要搞错，在不确定的情况下还是用万用表进行测量。

通过以上的内容，大家已经了解了色环电阻计算的方法了，在使用色环电阻计算的时候，就可以参考这些方法去做，另外，还需要了解下快速识别色环电阻的方法。
