声光控灯电路原理知识普及

声光控灯是楼道中使用非常广泛的，它可以识别声音后自动控制照明，延时一段时间后会自动关闭，并且有光线控制，白天光照较强时不会开灯，可以有效节省电能。声光控灯的电路有很多种，有的使用分立元件，有的使用芯片控制，但是基本的工作原理都是相似的，下面以CD4011作为主控构成的声光控灯电路为例，了解工作原理。

既然叫做声光控延时灯，那么这个电路就要实现声音光线的检测，以及延时开关的控制。

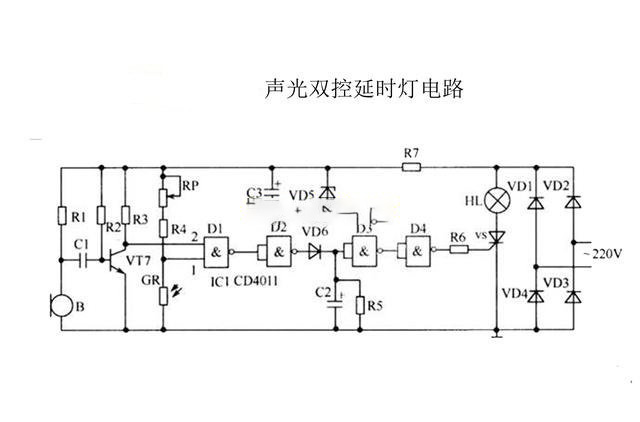

电路最左侧有驻极体话筒B、电阻R1-R3以及三极管VT7构成的是声音识别及放大电路，电阻R1给驻极体话筒提供偏置电压，话筒输出的信号经电容C1耦合后输入到三极管VT7的基极，有三极管放大之后的信号由集电极输出；

输出的信号输入到第一个逻辑门的输入端，第一级的逻辑电路是光控识别电路，逻辑门使用的是CD4011，是一个与非门，它的逻辑关系是“全1出0，有0出1”，当白天光线较强时，光敏电阻GR的阻值较低，D1另一个输入端会变为低电平，D1的输出端会保持高电平而不受声音信号的控制。后面的三个逻辑门D2-D4的两个输入端相连，逻辑关系变成的非门，在这里的作用主要为反相及放大。

D1输出的高电平经过D2后变为低电平，D4的输出为低电平，可控硅无法得到触发电压而截至，灯不发光。当黑天光线较暗时，光敏电阻的阻值变大，D1的其中一个输入引脚变为高电平，另一个引脚受声音信号的控制。当识别到声音后，另一个输入引脚会产生高电平的脉冲，D1输出0电平，经过D2反相后为高电平，经过二极管D6后输入到D3的输入端，经过D3及D4后输出高电平，可控硅得到触发电压导通，灯发光。

由于电容C2的存在，D3输入端变为高电平的同时会给电容充电，这样即使声音信号消失，高电平也会维持一段时间，随着电容向电阻R5放电，D3的输入端变为低电平，这样就起到了延时熄灭的作用。电阻R7、稳压二极管VD5以及电容C3为电路的供电电路，调节电阻PR的阻值可以改变光控的灵敏度，改变电容C2的容量或者电阻R5的阻值可以改变延时时间。

虽然声光控延时灯应用比较广泛，但是它也有一些缺点，比如灵敏度低，有时需要很大的声音才能识别，容易受到噪音干扰造成整楼的灯一起亮。现在的楼道灯控制很多都换成了热释电控制，这种控制不需要声音，而是检测人体辐射的红外线，无论是从灵敏度还是抗干扰能力都是比声光控要好一些的。
