壹芯微科技专业生产贴片SF504DS，提供SF504DS超快恢复二极管规格书参数。SF504DS超快恢复二极管的作用

SF504DS超快恢复二极管（简称fred）是一种具有开关特性好、反向恢复时间超短的半导体二极管，常用来给高频逆变装置的开关器件作续流、吸收、箝位、隔离、输出和输入整流器，使开关器件的功能得到充分发挥。超快恢复二极管是用电设备高频化（20khz以上）和高频设备固态化发展不可或缺的重要器件。

反向恢复时间（trr）：35 ns       反向重复峰值电压（VRRM）：400 V

连续正向电流（IF）：5 A           非重复峰值正向电流（IFSM）：150 A

正向电压降（VF）：1.3 V        反向漏电流（IR）：1 μA

【连续正向电流（IF）＝5 A】   【环境温度（Ta）＝25 ℃】

结电容（Cj）：45 pF                 反向方均根电压（VR(RMS)）：280 V

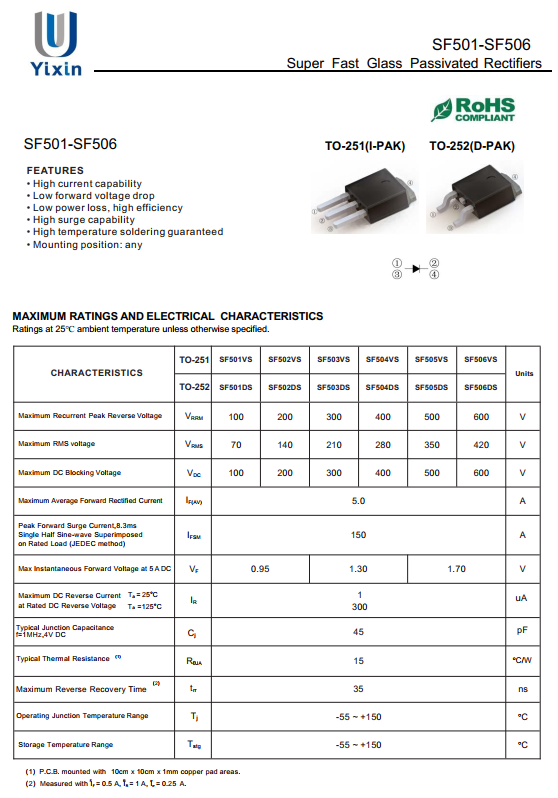

SF504DS贴片超快恢复二极管规格书,点击下载查看：SF501-SF506  TO-252.pdf

SF504DS贴片超快恢复二极管的引脚规格参数如下：

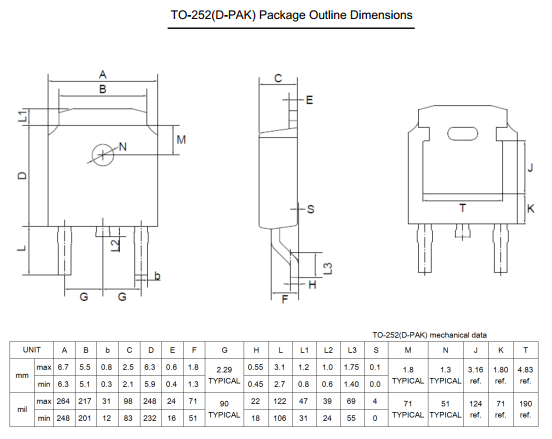

SF504DS贴片超快恢复二极管的TO-252封装尺寸如下：

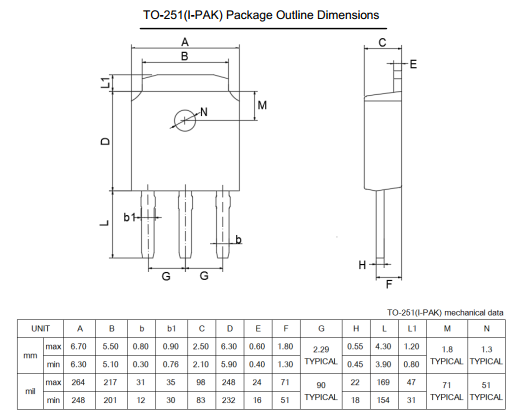

SF504DS贴片超快恢复二极管的TO-251封装尺寸如下：
