三端型肖特基二极管检测好坏的方法介绍

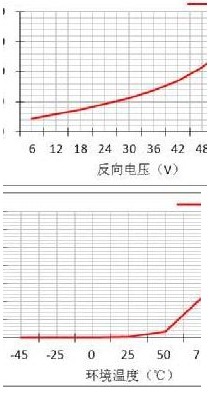

肖特基二极管分为有引线和表面安装（贴片式）两种封装形式。采用有引线式封装的肖特基二极管通常作为高频大电流整流二极管、续流二极管或保护二极管使用。它有单管式和对管（双二极管）式两种封装形式。肖特基对管又有共阴（两管的负极相连）、共阳（两管的正极相连）和串联（一只二极管的正极接另一只二极管的负极）三种管脚引出方式。

采用表面封装的肖特基二极管有单管型、双管型和三管型等多种封装形式，有A~19种管脚引出方式。

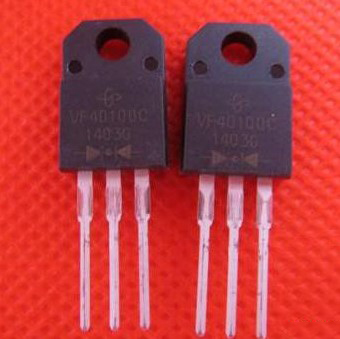

三端型肖特基二极管应先测出其公共端,判别出是共阴对管,还是共阳对管,然后再分别测量两个二极管的正、反向电阻值。现以两只分别为共阴对管和共阳对管的肖特基二极管测试为例,说明具体的检测方法,将引脚分别标号为1、2和3,万用表置于“R×1’’挡进行下述三步测试。

第一步:测量1、3引脚正、反向电阻值,若为无穷大,则说明这两个电极无单向导电性。

第二步:将黑表笔接1引脚、红表笔接2引脚,如果测得的阻值为尤穷大,冉将红黑表笔对调进行测量,如果所测阻值为2.5~3.5Ω,则说明2、1引脚具有单向导电特性,且2引脚为正、1引脚为负。

第三步:将黑表笔接3引脚、红表笔接2引脚,如果测得的阻值为无穷大,再调换红黑表笔后进行测量,如果所测阻值为2.5~3.5Ω,则说明2、3引脚具有单向导电特性,且2引脚为正、3引脚为负。

根据上述三步测量结果,即可判断被测肖特基二极管为一只共阳对管,其中2引脚为公共阳极,1、3引脚为两个阴极。相反的则为共阴对管。

三端型肖特基二极管通常都是中间PIN针为公共端，如果你实在要测试，你就先假定任一管脚为公共端，将量程开关拨到二极管档位，然后将假定的公共端接黑表笔（负极），用红表笔（正极）分别接另外两管脚，只要测得的两组数据在0.1-0.5之间且要基本相同时，那次假定就是正确的。
