在电路板上，我们经常会看到一个类似三极管的元件---三端稳压器。三端稳压器常用在需要电压变换的地方。如18伏变12伏、12伏变5伏。

常见的三端稳压器有78系列的7805、7808、7809、7812、7824等。78后面的数字代表稳压器输出的电压值。78系列的稳压器输出都为正压。如7805代表输出正5伏、7812代表输出正12伏。另一种输出负压的三端稳压器是79系列的。如7905代表输出伏5伏电压、7912代表输出负12伏电压。

有的三端稳压器标注带字母，那是代表承受电流。如输出电流以78(或79)后面加字母来区分。L表示0.1;AM表示0.5A，无字母表示1.5A，如78L05表求5V 0.1A。常见的三端稳压器管脚排列一般是带字的那面朝向我们时，左边的第一个脚为输入正极，中间为负极，最右边为输出正极。

三端稳压管的工作原理

在三端稳压器输入端与输出端都会有一个电解电容。使用三端稳压器要注意输入与输出之间的电压差不能过小。以7805为例，该三端稳压器的固定输出电压是5V，而输入电压至少大于7V，这样输入/输出之间有2-3V及以上的压差。使调整管保证工作在放大区。但压差取得大时，又会增加集成块的功耗，所以，两者应兼顾，即既保证在最大负载电流时调整管不进入饱和，又不至于功耗偏大。另外一般在三端稳压器的输入输出端接一个二极管，用来防止输入端短路时,输出端存储的电荷通过稳压器,而损坏器件。

三端稳压器的故障率不高，最常见的是管脚开焊。但在维修中常常是我们检测电压是否正常的一个检测点，所以很有必要对它进行了解。

三端稳压集成电路典型应用电路图

电子产品中常见到的三端 稳压 集成电路有正电压输出的78 ×× 系列和负电压输出的79××系列。故名思义，三端IC是指这种稳压用的集成电路 只有三条 引脚输出，分别是输入端、 接地端 和 输出端。它的样子象是普通的三极管，TO- 220 的标准封装，也有9013样子的TO-92 封装。

用 78/79系列三端稳压IC 来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠 、方便 ，而且价格便宜。该系列集成稳压IC型号中的78或79后面的数字代表该三端集成稳压电路的输出电压，如7806表示输出电压为正6V，7909表示输出电压为负9V。

78/79系列三端稳压IC 有很多电子厂家生产，80年代就有了，通常前缀为生产厂家的代号，如TA7805是东芝的产品，AN7909是松下的产品。

有时在 数字78或79后面还有一个M或L，如78M12或79L24， 用来区别输出电流和封装形式等， 其中78L调系列的最大输出电流为100mA ， 78M系列最大输出电流为1A，78系列最大输出电流为1．5A。 它的封装也有 多种，详 见图。塑料封装的稳压电路具有安装容易、价格低廉等优点，因此用得比较多。 79系列除了输出电压为负。引出脚排列不 同以外，命名方法、外形等均与78系列的相同。

因为三端固定集成稳压电路的使用方便，电子制作中经常采用，可以用来改装分立元件的稳压电源，也经常用作电子设备的工作电源。电路图如图所示。

注意三端集成稳压电路的输入、输出和接地端绝不能接错，不然容易烧坏。一般 三端集成稳压电路的最小输入、输出电压差约为2V，否则不能输出稳定的电压，一般应使电压差保持在4-5V，即经 变压器变压，二极管整流，电容器滤波后的电压应比稳压值高一些 。

在实际应用中， 应在三端集成稳压电路上安装足够大的散热器 （当然小功率的条件下不用）。当稳压管温度过高时，稳压性能将变差，甚至损坏。

当制作中需要一个能输出1．5A以上电流的稳压电源，通常采用 几块三端稳压电路并联起来，使其最大输出电流为N个1．5A，但应用时需注意：并联使用的集成稳压电路应采用同一厂家、同一批号的产品，以保证参数的一致。另外在输出电流上留有一定的余量，以避免个别集成稳压电路失效时导致其他电路的连锁烧毁。

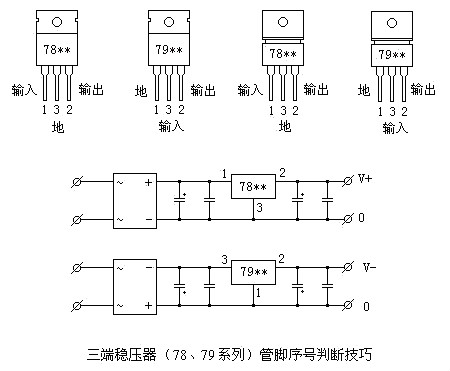

在 78 ** 、 79 ** 系列三端稳压器中最常应用的是 TO-220 和 TO-202 两种封装。这两种封装的图形以及引脚序号、引脚功能如附图所示。图中的引脚号标注方法是按照引脚电位从高到底的顺序标注的。这样标注便于记忆。引脚 ①为最高电位，③脚为最低电位，②脚居中。从图中可以看出，不论正压还是负压，②脚均为输出端。对于 78**正压系列，输入是最高电位，自然是①脚，地端为最低电位，即③脚，如附图所示。对与79**负压系列，输入为最低电位，自然是③脚，而地端为最高电位，即①脚，如附图所示。此外，还应注意，散热片总是和最低电位的第③脚相连。这样在78**系列中，散热片和地相连接，而在79**系列中，散热片却和输入端相连接。

三端稳压集成电路典型应用电路图

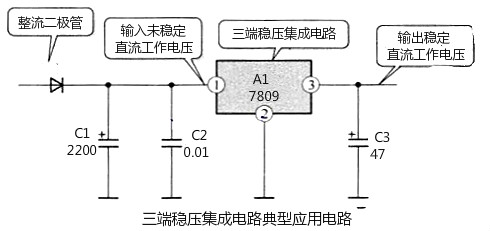

下图所示是三端稳压集成电路典型应用电路。A1是三端稳压集成电路，它接在整流、滤波电路之后，输入A1的是未稳定的直流工作电压，输出的是经过稳定的直流工作电压。

一、三端稳压集成电路引脚分析

1、1脚是集成电路的直流电压输入引脚，从整流、滤波电路输出的未稳定直流电压从这一引脚输入到A1内电路中。

2、2脚是接地引脚，在典型应用电路中接地，如果需要进行直流输出电压的调整时，该引脚不直接接地。

3、3脚是稳定直流电压输出引脚，其输出的直流电压加到负载电路中。

二、电路中各电子元器件的作用

1、电路中的C1为滤波电容，其容量比较大。

2、C2是高频滤波电容，用来克服C1的感抗特性。

3、C3是三端集成稳压电路输出端滤波电容，一般容量较小。
