绕线电感及叠层电感在RF产品中的应用效果差异

返回列表来源:壹芯微 发布日期 2020-08-15 浏览:-

绕线电感及叠层电感在RF产品中的应用效果差异

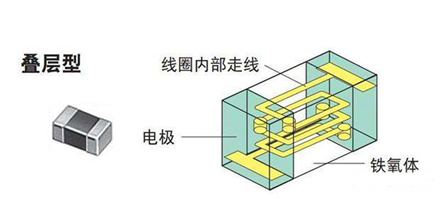

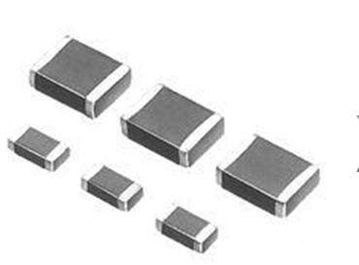

层叠电感简介叠层电感:叠层电感也就是非绕线式电感,叠层电感是电感按结构不同对电感进行分类的其中一类。

特性

外形尺寸小。

闭合电路,无交互干扰,适合于高密度安装。

无方向性,规范化的自动贴片安装外形。

可焊性和耐焊性好,适合于流焊和再流焊。

应用

目前该产品被广泛用于笔记本电脑、电视等,消除电脑等等电器输入、输出线路噪点。

绕线电感

绕线电感

绕线电感简介绕线电感:微型SMD贴片电感是专门为当今的高频应用而设计的。瓷芯结构可产生最高的自共振频率和优良Q值,这种无磁电感还可确保最优的热稳定性可预测性,和整批一致性磁芯电感。

作用:对交流信号进行隔离、滤波或与电容器、电阻器等组成谐振电路,制造出变压器起到隔离或改变电压作用,制造电动机做设备的动力。

特点:

平底表面适合表面贴装。

优异的端面强度良好之焊锡性。

具有较高Q值,低阻抗之特点。

低漏磁,低直电阻,耐大电流之特点。

可提供编带包装,便于自动化装配。

特 性:

适用于电源供应电路。

表面粘着类型。

外观和尺寸符合EIA标准,不同尺寸规格可供选择。

良好的焊锡性及耐热性,适合于一般焊接及回焊。

应用范围:

手机,蓝牙耳机,车载,MP3/4,音箱,IC模块,LED灯,GPS,液晶显示屏,U盘,摇控器,数字模块等电子产品。

应用效果差异

什么叫电感Q值电感Q值:也叫电感的品质因数,是衡量电感器件的主要参数。是指电感器在某一频率的交流电压下工作时,所呈现的感抗与其等效损耗电阻之比。电感器的Q值越高,其损耗越小,效率越高。品质因数又可写成Q=2pi*电路中存储的能量/电路一个周期内消耗的能量。通频带BW与谐振频率w0和品质因数Q的关系为:BW=wo/Q,表明,Q大则通频带窄,Q小则通频带宽。

Q=ωL/R=1/ωRC

其中:

Q是品质因素 ω是电路谐振时的电源频率

L是电感 R是串的电阻

C是电容 Q值是品质因素,它是有功功率与总功功率之比

绕线型电感:它的特点是电感量范围广(mH~H),电感精度高,损耗小(即Q值大),容许电流大,制作工艺继承性强、简单、成本低等;不足之处是在进一步小型化方面受到限制。陶瓷芯的绕线型片式电感器在这样高的频率能够保持稳定的电感量和相当高的Q值,因而在高频回路中占有一席之地。

叠层电感:具有良好的磁屏蔽性,烧结密度高,机械强度好,与绕线型电感相比有:尺寸小、有利于电路的小型化,磁路闭合、不会干扰周围的元器件,也不会受到周围元器件的干扰,有利于元器件的高密度安装;叠层一体化结构、可靠性高、耐热性好、可焊性好、形状规则,适合自动化表面安装生产。不足之处是合格率较低,成本高,电感量小,Q值小。

叠层电感优势

叠层的散热性更好,ESR(Equivalent Series Resistance)值更小。但耐电流较绕线小。

绕线的散热性不如叠层,ESR(Equivalent Series Resistance)值更高,但耐电流会更大。

叠层的成本比绕线低。
