晶体管具有检测、整流、放大、开关等多种特点，常用于电子电路中，也可以组成逻辑电路，在数字集成电路中应用广泛，但它同时也是许多小白初入数字电路的难题之一。今天将以DTL、RTL、TTL三种晶体管逻辑电路为主，详谈其特点和原理。

晶体管外文名为transistor，是具有检波、整流、放大、开关、稳压、信号调制等多种功能的固体半导体电子器件，分为二极管、三极管、场效应管等。根据晶体管的性能，可作为晶体管逻辑电路应用在数字电路中。

一般来说，晶体管逻辑电路是指对数字集成电路执行逻辑运算和转换的逻辑电路，其基本单元是门电路和触发电路，触发电路主要由各种门电路组成，是数字集成电路的基本单元。按照基本单元电路的工作特点，将其分为饱和性逻辑（RTL、DTL、TTL）、抗饱和性逻辑（STTL）、非饱和性逻辑（ECL）。

RTL

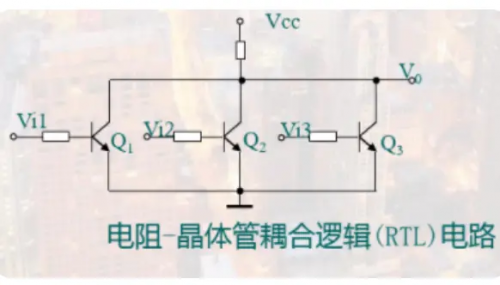

RTL是指电阻-晶体管耦合逻辑电路，属于或非门电路。

当输入信号为高电平时，输出为低电平Vol=0.2V，若采用步进连接时输出为高电平Vol=1V，该电路的缺点是电路速度慢、负载能力低、抗干扰能力差，如图所示：

DTL

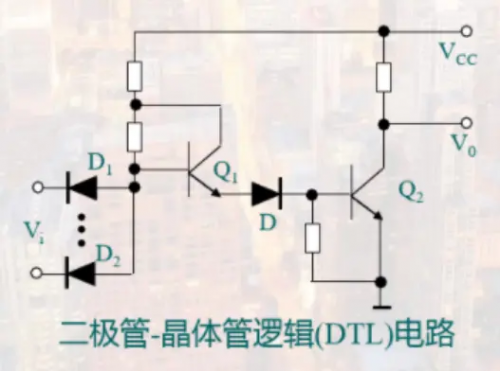

DTL是二极管-晶体管耦合逻辑电路，属于与非门电路。

当输入信号为低电平，则输出位高电平；当所有输入均为高电平，输出为低电平。相对于RTL电路，DTL的负载能力和抗干扰能力有所提升，但电路速度仍然很慢。

TTL

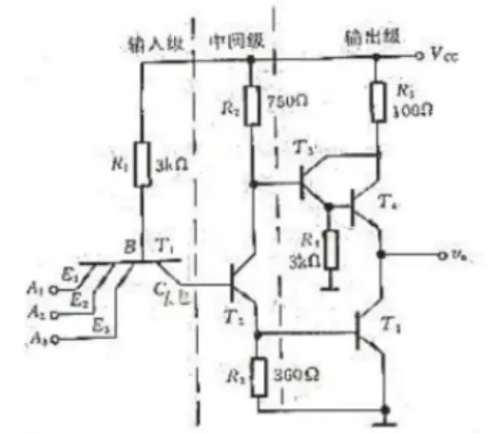

TTL属于与非门，输入级和输出级均由晶体管组成，也叫作晶体管-晶体管逻辑管，简称TTL电路，常见于四管单元TTL与非门，STTL和LSTTL电路，LSTTL等。
