热敏电阻在电路中的作用-电路板上的热敏电阻有什么作用

什么是热敏电阻？从名词上来了解就是对热度敏感的电阻，热敏电阻应用广泛，常用于咱们的家用电器，工厂的电力工业，航天航天航空的各个领域，具有极其广阔的市场。热敏电阻只是电路板中一个小小的元件，但是有着极其重要的作用，那么在电路中热敏电阻的作用是什么？电路板上的热敏电阻有什么用呢？不妨跟随小编一起来探究一下吧。

热敏电阻在电路中的作用

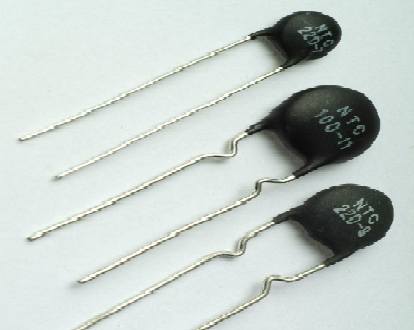

压敏电阻a并联在交流侧电路中主要是起“限制电压超高”作用。 为了避免电子电路中在开机的瞬间产生的浪涌电流，在电源电路中串接一个功率型NTC热敏电阻器，能有效地抑制开机时的浪涌电流，并且在完成抑制浪涌电流作用以后，由于通过其电流的持续作用，功率型NTC热敏电阻器的电阻值将下降到非常小的程度，它消耗的功率可以忽略不计，不会对正常的工作电流造成影响，所以在电源回路中使用功率型NTC热敏电阻器，是抑制开机时的浪涌，以保证电子设备免遭破坏的最为简便a而有效的措施 。

热敏电阻的工作原理：

比如一个“标称300V”的压敏电阻在220V的工作中，突然220V上升到310V！这时热敏电阻被击穿，通过很大的电流，熔断了保险丝后，就保护了后面的电路，然后热敏电阻又恢复了原来的状态，这就是热敏电阻的工作原理。

热敏电阻材料分类

热敏材料一般可分为半导体类、金属类和合金类三类。

1、半导体热敏电阻材料

这类材料有单晶半导体、多晶半导体、玻璃半导体、有机半导体以及金属氧化物等。它们均具有非常大的电阻温度系数和高的龟阻率，用其制成的传感器的灵敏度也相当高。按电阻温度系数也可分为负电阻温度系数材料和正电阻温度系数材料。在有限的温度范围内负电阻温度系数材料a可达-6*10-2/℃，正电阻温度系数材料a可高达-60*10-2/℃以上。如饮酸钡陶瓷就是一种理想的正电阻温度系数的半导体材料。上述两种材料均广泛用于温度测量、温度控制、温度补瞬、开关电路、过载保护以及时间延迟等方面，如分别用子制作热敏电阻温度计、热敏电阻开关和热敏电阻温度计、热敏电阻开关和热敏电阻延迟继电错等 。

这类材料由于电阻和流度呈指数关系，因此测温范围狭窄、均匀性也差 。

2、金属热敏电阻材料

此类材料作为热电阻测温、限流器以及自动恒温加热元件均有较为广泛的应用。如铂电阻温度计、镍电阻温度计、铜电阻温度计等。其中铂侧温传感器在各种介质中（包括腐蚀性介质），表现出明显的高精度和高稳定的特征。但是，由于铂的稀缺和价格昂贵而使它们的广泛应用受到一定的限制。

铜测温传感器较便宜，但在腐蚀性介质中长期使用，可导致静态特性与阻值发生明显变化。最近有资料报导，铜测温传感器可在空气介质中-60~180℃温度范围使用。但是，国外为了在-60~180℃长期地测量温度和在250℃短期测量温度，普遍大量使用着镍测温传感器，并认为镍是一种较理想的材料，因为它们具有高的灵敏度、满意的重现性和稳定性 。

3、合金热敏电阻材料

合金热敏电阻材料亦称热敏电阻合金。这种合金具有较高的电阻率，并且电阻值随温度的变化较为敏感，是一种制造温敏传感器的良好材料。作为温敏传感器的热敏电阻合金性能要求如下：

（1）足够大的电阻率；

（2）相当高的电阻温度系数；

（3）具有接近于实验材料线膨胀系数；

（4）小的应变灵敏系数；

（5）在工作温度区间加热和冷却时，电阻温度曲线应有良好的重复性 。
