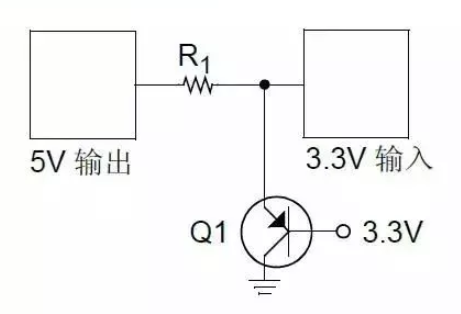

使用二极管钳位有一个问题，即它将向 3.3V 电源注入电流。在具有高电流  5V 输出且轻载 3.3V 电源轨的设计中，这种电流注入可能会使 3.3V 电源电压超过  3.3V。为了避免这个问题，可以用一个三极管来替代，三极管使过量的输出驱动电流流向地，而不是 3.3V 电源。设计的电路如下图所示。

Q1的基极-发射极结所起的作用与二极管钳位电路中的二极管相同。区别在于，发射极电流只有百分之几流出基极进入 3.3V  轨，绝大部分电流都流向集电极，再从集电极无害地流入地。基极电流与集电极电流之比，由晶体管的电流增益决定，通常为10-400，取决于所使用的晶体管。
