如何使用二极管并联LDO的方法介绍

在上一篇文章中，提到了有两种并联LDO的方法。本文中将介绍第一种方法：使用二极管并联LDO的方法。

使用二极管并联LDO

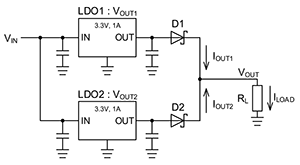

首先来看通过二极管并联LDO的电路图。采用二极管并联LDO连接方法，由于输出路径中有二极管，因此输出电压仅下降二极管正向电压(以下简称“VF”)的量。所以，要想得到预期的输出电压，需要采取诸如将二极管VF添加到LDO的输出电压设置值中等措施。另外，每个二极管的VF会有个体波动，而且还会因负载电流和温度而异，因此，无法期待精确的输出电压精度。

通过二极管连接两个LDO输出时的电路

如上一篇文章所述，这个电路也是由输出电压高的LDO供给电流，但由于流过的电流因二极管的VF而异，因此可以在一定程度上吸收两个LDO之间的电压差。输出电压的平衡关系可以通过以下公式来表示：

VOUT1-VF1(IOUT1)=VOUT2-VF2(IOUT2)

VOUT1：LDO1的输出电压

VOUT2：LDO2的输出电压

VVF1(IOUT1)：IOUT1的D1的VF

VF2(IOUT2)：IOUT2的D2的VF

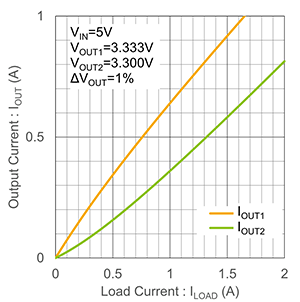

例如，从右图中可以看出使用3.3V、1A输出的LDO，且LDO1的输出电压比LDO2高1%时，各LDO供给负载的输出电流是如何分配的。

在负载电流为1A的节点，即使LDO的输出电压差仅为1%，但电流分配却有很大差异：LDO1为0.64A，LDO2为0.36A。

输出电压差为1%时的输出电流分配

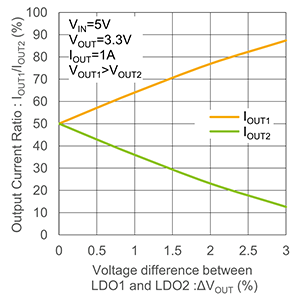

接下来，右图中给出了两个LDO间的输出电压差对输出电流的影响。

右图表示LDO1比LDO2的输出电压高时各LDO的输出电流之比。当两个LDO的输出电压完全相同时，输出电流的比率为50%(平均分配输出电流)，但随着输出电压差的增加，电流比率的差也会随之增加。例如假设LDO1的输出电压波动+1%、LDO2的输出电压波动-1%，则LDO1的电流输出为77%、LDO2的电流输出为23%，电流分配很不平衡。

输出电压差对输出电流比率的影响

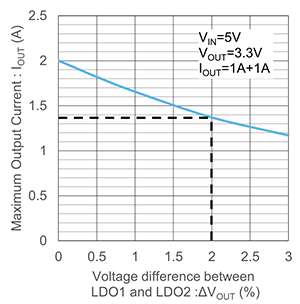

从下图中可以看出当使用最大推荐输出电流值为1A的LDO时，LDO间的输出电压差对LDO并联电路的输出电流的影响。

如果LDO之间完全没有电压差，则两个LDO的输出电流相等，因此可以输出2A(1A+1A)的电流。但随着LDO输出电压差的增加，能够输出的电流值越来越小。在LDO1的输出电压波动+1%、LDO2的输出电压波动-1%的条件下，使用最大推荐输出电流值为1A的LDO时，当两个LDO中的一个达到1A时该LDO将达到最大输出状态，因此相对于2A的输出电流能力，最多只能输出1.37A的电流。

输出电压差对最大输出电流的影响

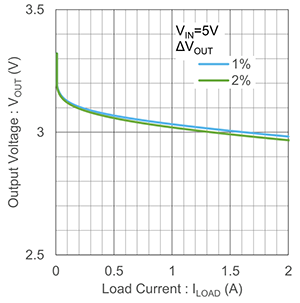

最后请看负载调节图表。

与LDO输出相比，输出电压下降了二极管VF的量，并且二极管VF随负载电流的增加而增加，因此输出电压进一步降低。

除了各LDO本来就有的负载调节器之外，二极管VF的影响也很大，而且输出电压的变化也很大，因此，如前所述，负载调节器并不理想。

负载调节
