1. 判别单向晶闸管的阳极、阴极和控制极?
脱开电路板的单向晶闸管,阳极、阴极和控制极 3 个引脚一般没有特殊的标注,识别各个脚主要是通过检测各个引脚之间的正、负电阻值来进行的。晶闸管各个引脚之间的阻值都较大,当检测出现唯一一个小阻值时,此时黑表笔接的是控制极(G),红表笔接的是阴极(K),另外一个引脚就是阳极(A)。?
2. 判别单向晶闸管的好坏?
脱开电路板的单向晶闸管,阳极(A)、阴极(K)和控制极(G)明确标示;正常的单向闸管,阳极(A)、阴极(K)两个引脚之间的正、反向电阻,阳极(A)、控制极(G)两个引脚之间的正、反向电阻的阻值应该都很大,阴极(K)、控制极(G)两个引脚之间的正向电阻应该远小于反向电阻。并且阳极(A)、阴极(K)两个引脚之间的正向电阻越大,单向晶闸管阳极的正向阻断特性越好;反向电阻越大,单向晶闸管阳极的反向阻断特性越好。?
3. 判别双向晶闸管的好坏?
脱开电路板的双向晶闸管,第一电极(T1)、第二电极(T2)、控制极(G)明确。判断双向晶闸管的好坏,主要是看短路前第二电极(T2)和第一电极(T1)之间阻值接近无穷大,第二电极(T2)与控制极(G)引脚短路,短路后晶闸管触发导通,第二电极(T2)·和第一电极(T1)之间的电阻变小,有固定值。可以断定该双向晶闸管具备双向触发能力,性能基本良好。?
4. 晶闸管的代换原则?
晶闸管的品种繁多,不同的电子设备与不同的电子电路,采用不同类型的晶闸管。选用与代换晶闸管时,主要应考虑其额定峰值电压、额定电流、正向压降、门极触发电流及触发电压、开关速度等参数,额定峰值电压和额定电流均应高于工作电路的最大工作电压和最大工作电流 1.5~2 倍,代换时最好选用同类型、同特性、同外形的晶闸管替换。
普通晶闸管一般被用于交直流电压控制、可控整流、交流调压、逆变电源,开关电源保护等电路。
双向晶闸管一般被用于交流开关、交流调压、交流电动机线性凋速、灯具线性调光及固态继电器、固态接触器等电路。
逆导晶闸管一般被用于电磁灶、电子镇流器、超声波电路、超导磁能贮存系统及开关电源等电路。
光控晶闸管一般被用于光电耀合器、光探测器、光报警器、光计数器、光电逻辑电路及自动生产线的运行监控电路等。
BTC 晶体管一般被用于锯齿波发生器、长时间延时器、过电压保护器及大功率晶体管触发电路等。
门极关断晶闸管一般被用于交流电动机变频调速、斩波器、逆变电源及各种电子开关电路等。
怎样检测晶闸管!不同类型晶闸管的检测方法
怎样检测晶闸管
晶闸管可用万用表电阻挡进行检测,下面分别介绍不同类型晶闸管的检测方法。
(1)检测单向晶闸管
首先将万用表置于“RX10Ω”挡,黑表笔(表内电池正极,接控制极 G,红表笔接阴极 K,如图 4-57 所示,这时测量的是 PN 结的正向电阻,应有较小的阻值。对调两表笔后测其反向电阻,应比正向电阻明显大一些。
黑表笔仍接控制极 G,红表笔改接至阳极 A,阻值应为无穷大,如图 4-58 所示。对凋两表笔后冉测,阻值仍应为无穷大。这是因为 G、A 间为两个 PN 结反向串联,正常情况下正、反向电阻均为无穷大。
接着检测导通特性,将万用表置于“RX1Ω”挡,黑表笔接阳极 A,红表笔接阴极 K,表针指示应为无穷大。用螺钉旋具等金属物将控制极 G 与阳极 A 短接一下(短接后即断开),表针应向右偏转并保持在十几欧姆处,如图 4-59 所示。否则说明该品闸管已损坏。
(2)检测双向晶闸管

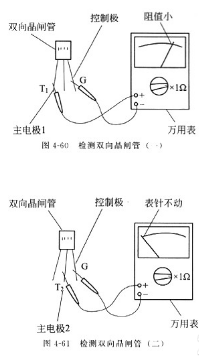

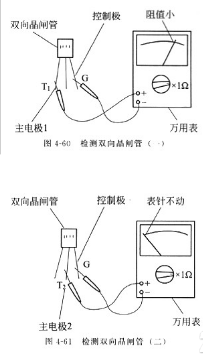

检测时,万用表置于“RX1Ω”挡,用两表笔测量控制极 G 与主电极 T1 间的正、反向电阻,均应为较小阻值,如图 4-60 所示。用两表笔测量控制极 G 与主电极 T2 间的正、反向电阻,均应为无穷大,如图 4-61 所示。
检测双向晶闸管导通特性时,万用表仍置于“RX1Ω”挡,黑表笔接主电极 T1,红表笔接主电极 T2,表针指示应为无穷大。将控制极 G 与主电极 T2 短接一下,表针应向右偏转并保持在十几欧姆处,如图 4-62 所示。含则说明该双向晶闸管已损坏。
(3)检测可关断晶闸管
检测时,将万用表置于“RXlΩ”挡,黑表笔接阳极 A,红表笔接阴极 K,表针指示应为阻值无穷大。
用一节 1.5v 电池作为控制电压,电池负极串联一只 100Ω左右的限流电阻接在可关断晶闸管的阴极 K 上。当用电池正极触碰一下控制极 G 后,万用表表针应右偏指示品闸管导通,如图 4-63 所示。
然后调换电池极行,改为电池正极串联一只 100Ω左右的限流电阻接在可关断晶闸管的限极 K 上,用电池负极触碰一下控制极 G 后,用万用表表针应向左返回至阻值无穷大,指示晶闸管已关断。否则说明可关断晶闸管已损坏。如图 4-64 所示。
